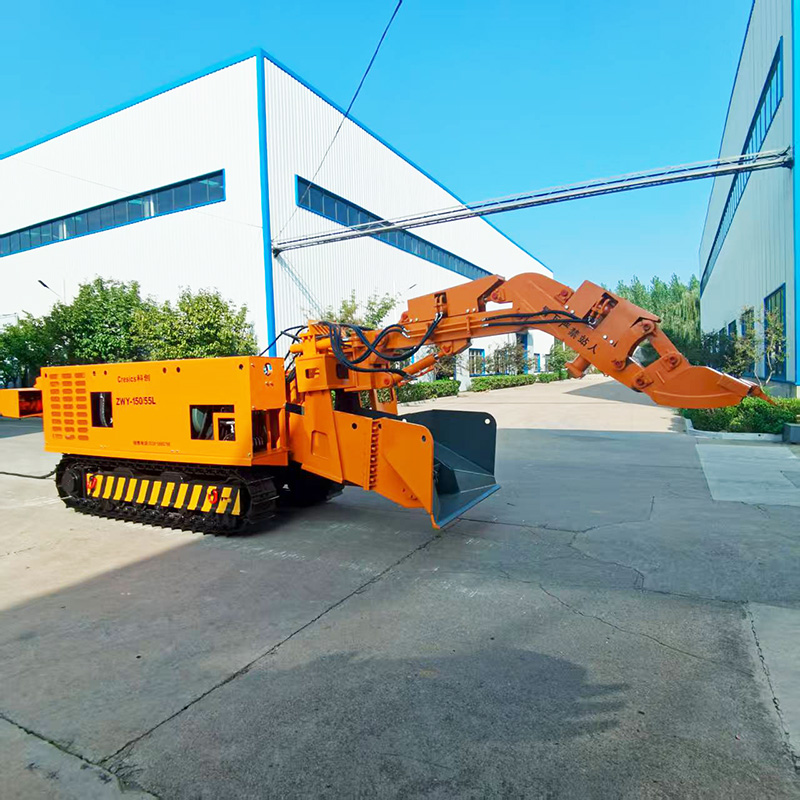

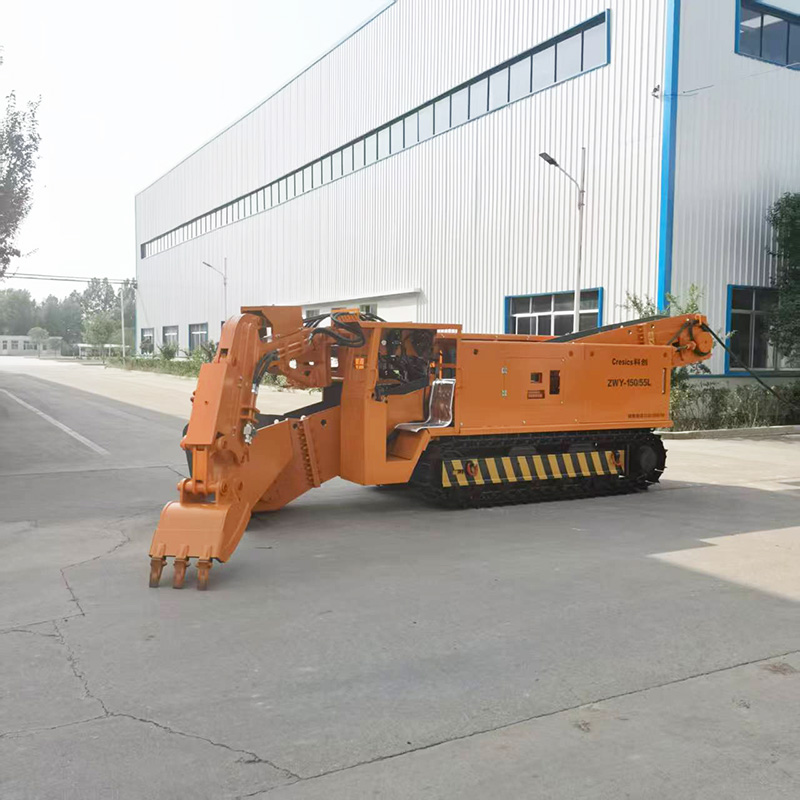

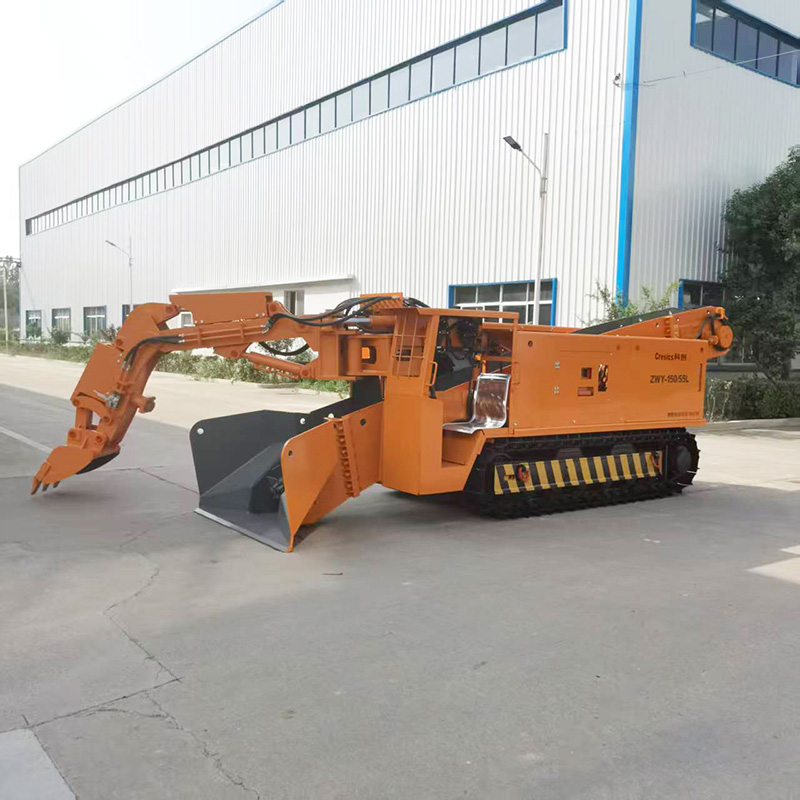

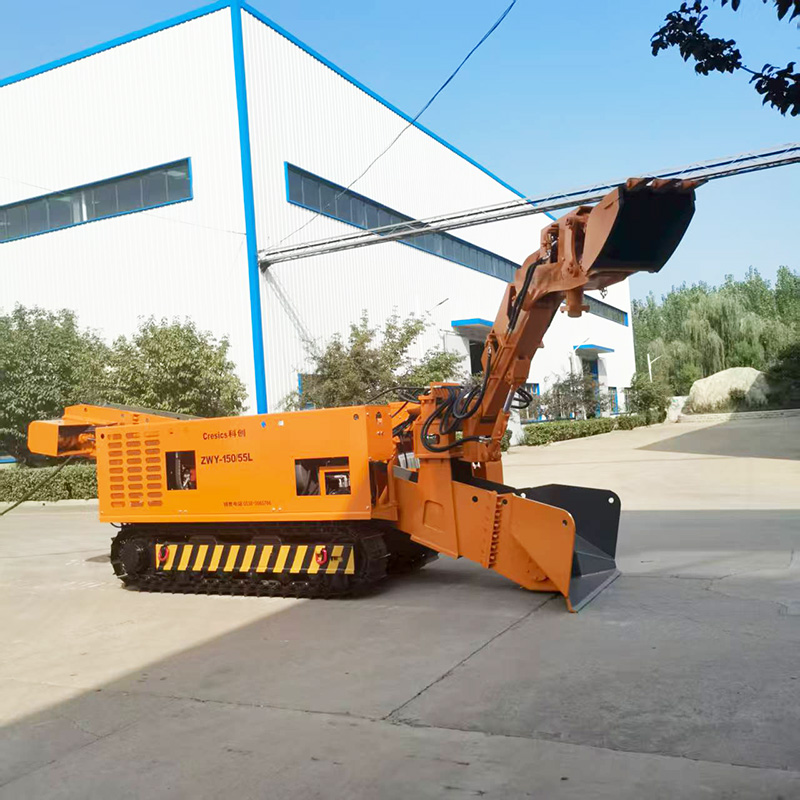

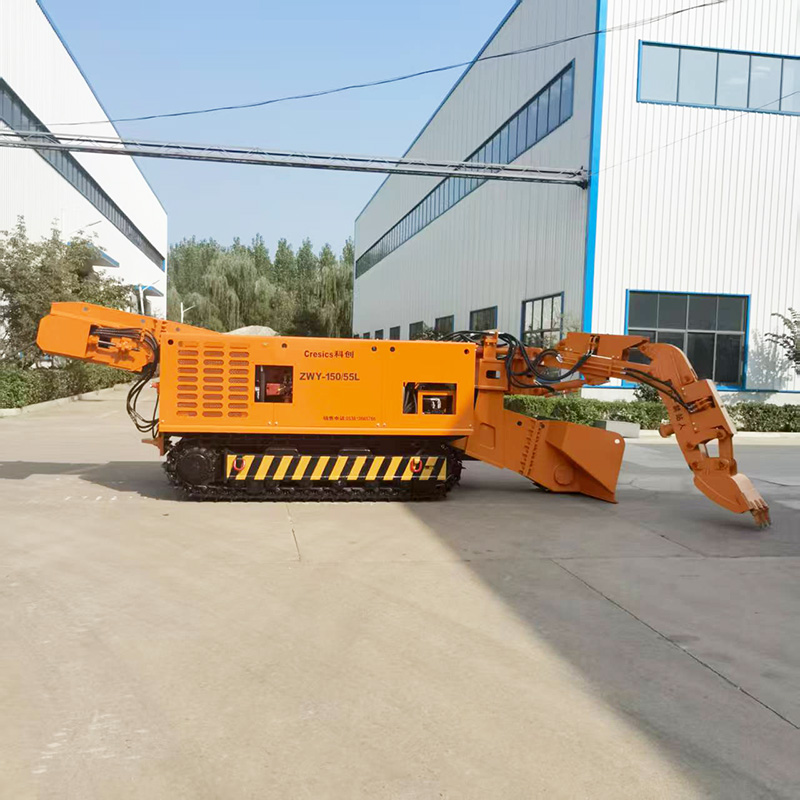

Cargadora de gran pendiente
1. Trabajo de integración
El proceso completo de eliminación, carga y transporte de escoria se realiza sin necesidad de múltiples conexiones de equipos. Se pueden añadir componentes de trituración, carretes de cable, cintas transportadoras, etc. La máquina de eliminación de escoria se puede personalizar y fabricar.
2. Desplazamiento suave en terrenos complejos, ahorrando tiempo y esfuerzo en el mantenimiento.
El dispositivo de orugas puede desplazarse con facilidad por terrenos complejos, como lodo y arena suelta, gracias a su baja presión de contacto con el suelo. Su diseño modular permite la rápida sustitución de componentes esenciales, como las cintas transportadoras y los brazos hidráulicos, lo que mejora la eficiencia del mantenimiento.
Los escenarios de aplicación del raspador de escoria son muy diversos. En el proceso minero, ya sea en la extracción y carga de minerales metálicos y no metálicos, o en la excavación y carga de diferentes secciones, como pozos inclinados, pozos verticales y túneles, se logran resultados eficientes. En la excavación de túneles y la desviación de agua, el raspador de escoria también muestra una gran resistencia. El chasis hidráulico sobre orugas y el sistema de retroexcavadora se utilizan para agarrar con precisión rocas o minerales. Posteriormente, la canaleta transportadora central del raspador se utiliza para transportar rápidamente el material al carro minero trasero, a la cinta transportadora y a otros equipos para lograr la descarga continua de escoria.
El potente accionamiento hidráulico sobre orugas proporciona al equipo una excelente capacidad de ascenso en pendientes. Ya sea en terrenos complejos y accidentados o en túneles húmedos y anegados, puede operar con estabilidad. Durante la voladura y la excavación, el raspador de escoria debe alejarse 20 metros y estacionarse a un lado para dejar espacio para la plataforma de perforación. Tras la voladura de los explosivos, la escoria y las rocas dispersas deben limpiarse rápidamente y trabajar en estrecha colaboración con las cintas transportadoras secundarias, los transportadores de raspadores y otros equipos para garantizar una operación eficiente y compacta.
Detalles del producto
Parámetros
Artículo |
ZWY-80/30L |
ZWY-80/37L |
ZWY-80/45L |
ZWY-100/45L |
ZWY-120/65L |
ZWY-150/55L |
ZWY-180/75L |
ZWY-220/75L |
|
Parámetros técnicos principales |
|||||||||
Sección aplicable (Ancho × Alto) m |
3,2×2,2 |
3,5×2,5 |
4×2.5 |
4.8×3.2 |
5,4 × 4,0 |
5,8×4,5 |
6.2×5 |
7,5×5,5 |
|
Ancho de eje aplicable* |
(-16° ~ +16°) |
(-20° ~ +20°) |
(-32° ~ +32°) |
||||||
Capacidad de carga m³/h |
80 |
100 |
120 |
150 |
180 |
220 |
|||
Modo de control |
Control piloto hidráulico |
||||||||
Potencia del motor principal KW |
30 |
37 |
45 |
55 |
75 |
||||
Ancho de excavación mm |
3200 |
3500 |
4000 |
4600 |
5400 |
5800 |
6200 |
7000 |
|
Distancia de excavación mm |
1500 |
1600 |
1800 |
2150 |
2500 |
3300 |
|||
Altura de excavación mm |
1800 |
2200 |
3000 |
3500 |
3800 |
4000 |
4300 |
||
Profundidad de excavación mm |
400 |
500 |
800 |
990 |
1050 |
||||
Altura de descarga (ajustable) mm |
1200 |
1450 |
2000 |
||||||
Distancia de descarga (ajustable) mm |
1150 |
||||||||
Ángulo de rotación máximo* |
±36° |
±45° |
±55° |
||||||
Tamaño máximo del material de transporte mm |
< φ500 |
< φ580 |
< φ625 |
< φ780 |
|||||
Estructura del auge |
Pluma única |
Pluma simple (o pluma doble) |
Doble pluma |
||||||
Velocidad de elevación m/min |
44 |
||||||||
Ancho de vía (ajustable) mm |
890 |
890 |
900 |
1110 |
1190 |
1400 |
|||
Velocidad de viaje m/s |
0.5 |
||||||||
Distancia al suelo mm |
300 |
||||||||
Radio de giro mínimo m |
≥ 5 |
≥ 7 |
≥ 8 |
||||||
MPa de presión sobre el suelo |
≤ 0,1 |
||||||||
Presión nominal de trabajo MPa |
23 |
||||||||
Máx. Tamaño del cucharón |
Longitud mm |
3350 |
4200 |
||||||
Ancho mm |
850 |
900 |
1000 |
1100 |
1200 |
||||
Altura mm |
1200 |
1400 |
1500 |
1650 |
|||||
Peso máximo del cucharón en kg |
2300 |
3000 |
3500 |
||||||
Dimensiones máximas totales (en funcionamiento) |
Longitud mm |
6000 |
6500 |
6800 |
7000 |
7500 |
8800 |
||
Ancho mm |
1750 |
1800 |
2200 |
2350 |
2640 |
||||
Altura mm |
1750 |
1750 |
1800 |
2900 |
3250 |
3600 |
3800 |
4200 |
|
Peso Máquina Kg |
7600 |
8000 |
8200 |
11200 |
13800 |
15200 |
17800 |
20000 |
|
