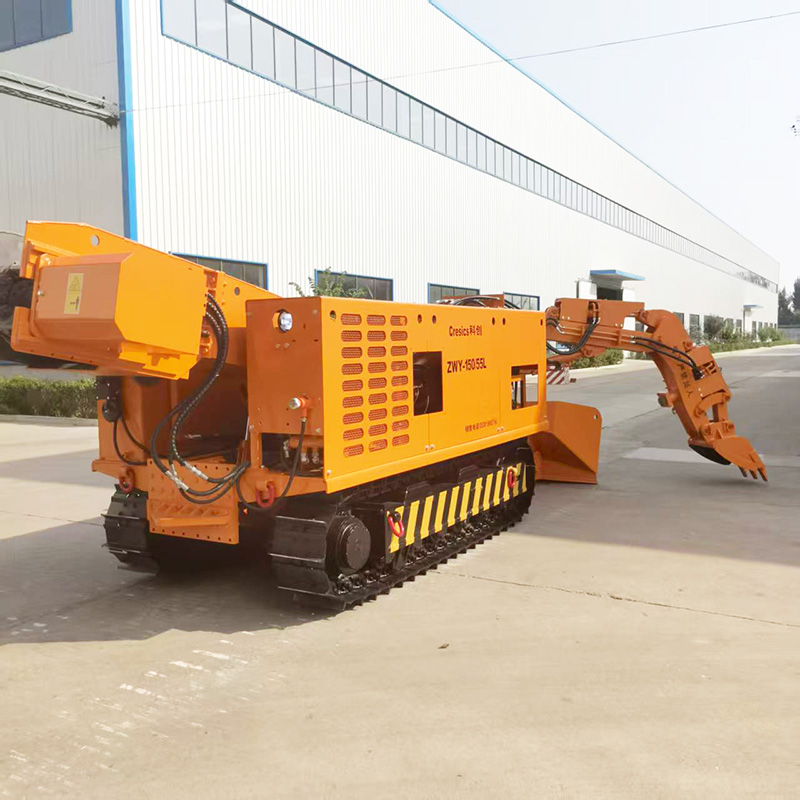

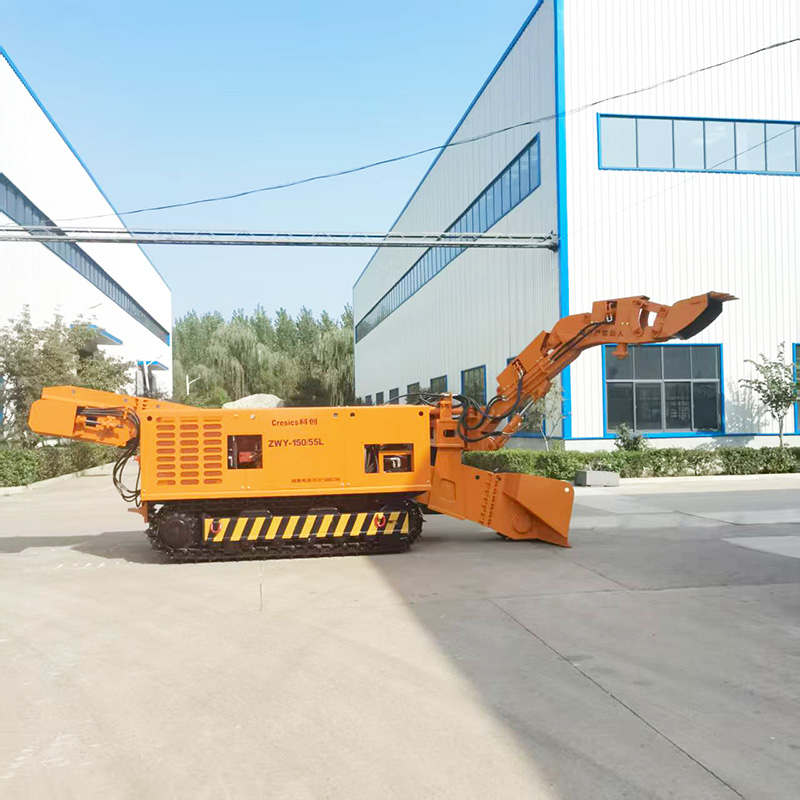

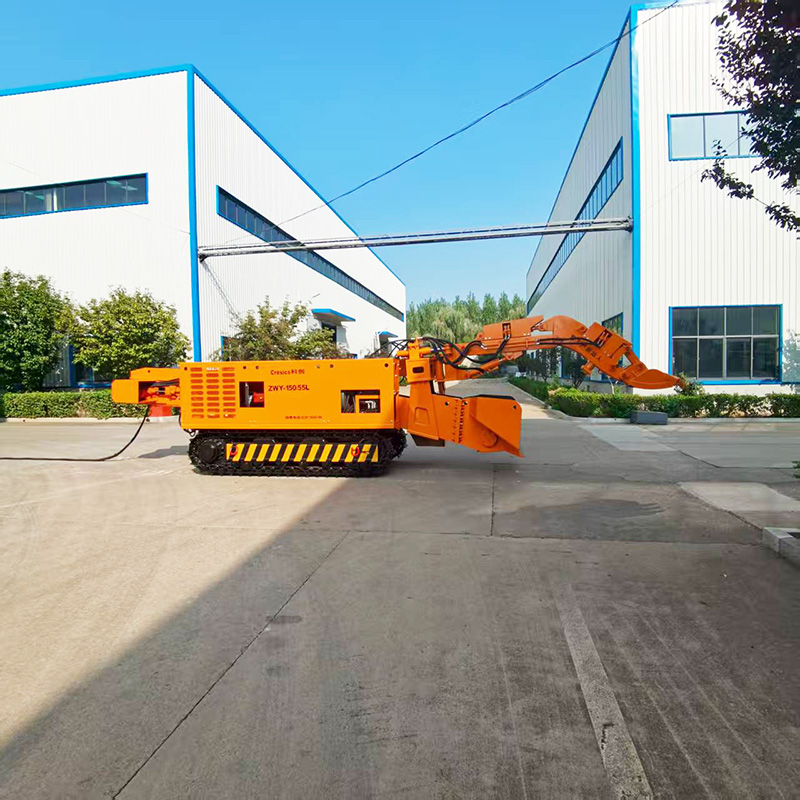

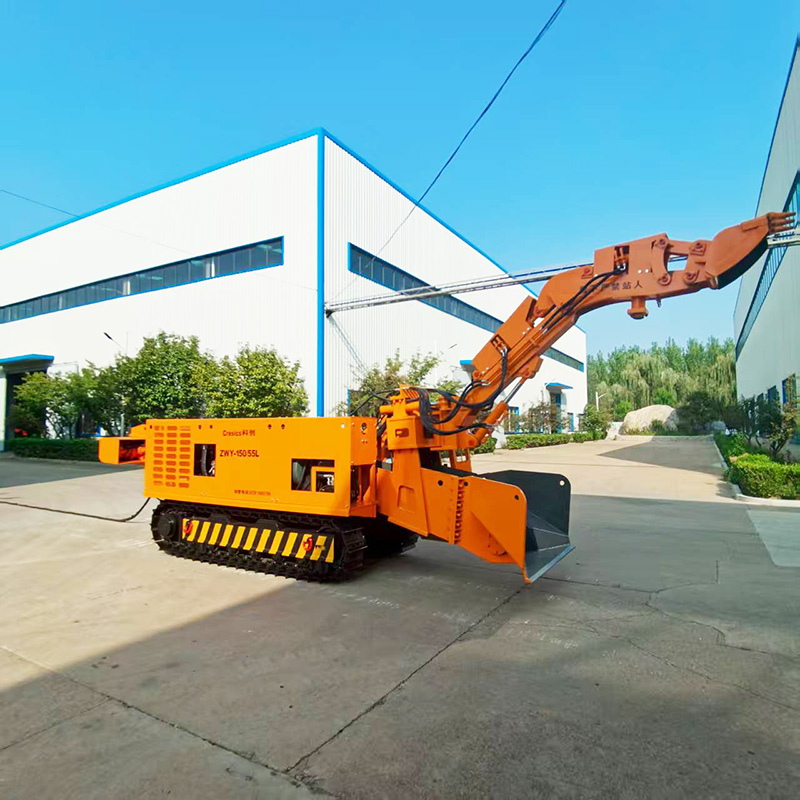

Maquinaria de limpieza
1. Nueva solución para operaciones con todas las funciones
Realiza la operación integrada de eliminación, carga, transporte y carga de escoria sin la necesidad de coordinación de múltiples equipos. Puede equiparse con unidades trituradoras, almacenamiento de cables, cintas transportadoras, etc. La máquina de eliminación de escoria se puede personalizar.
2. Tráfico fluido en terrenos complejos, mantenimiento sencillo y ahorro de costes.
El modelo de oruga tiene una baja presión de contacto con el suelo y se adapta a terrenos complejos, como lodo y arena suelta. Su diseño modular permite reemplazar rápidamente componentes esenciales, como las cintas transportadoras y los brazos hidráulicos, lo que reduce el tiempo de mantenimiento.
Los escenarios de aplicación del raspador de escoria son muy diversos. En el proceso minero, ya sea en la extracción y carga de minerales metálicos o no metálicos, o en la excavación y carga de diferentes secciones, como pozos inclinados, pozos verticales y túneles, se completa con excelencia. En proyectos de ingeniería como la excavación de túneles y la derivación de agua, los raspadores de escoria también muestran una gran resistencia. Están equipados con un chasis de oruga totalmente hidráulico y un sistema de retroexcavadora que puede agarrar rocas o minerales con precisión, y utilizan el transportador central del raspador para transferir rápidamente los materiales a equipos traseros, como camiones mineros o cintas transportadoras, para lograr la descarga continua de escoria.
El potente dispositivo hidráulico de tracción sobre orugas ofrece una excelente capacidad de ascenso en pendientes y permite operaciones estables incluso en terrenos complejos y accidentados, o en túneles húmedos y anegados. Durante la voladura y la excavación, el raspador de escoria debe desplazarse 20 metros y estacionarse a un lado para dejar espacio a la perforadora. Tras la voladura, la escoria y las rocas dispersas deben limpiarse rápidamente y trabajar en estrecha colaboración con las cintas transportadoras secundarias, los transportadores de raspadores y otros equipos para garantizar una operación eficiente y compacta.
Detalles del producto
Parámetros
Artículo |
ZWY-80/30L |
ZWY-80/37L |
ZWY-80/45L |
ZWY-100/45L |
ZWY-120/65L |
ZWY-150/55L |
ZWY-180/75L |
ZWY-220/75L |
|
Parámetros técnicos principales |
|||||||||
Sección aplicable (Ancho × Alto) m |
3,2×2,2 |
3,5×2,5 |
4×2.5 |
4.8×3.2 |
5,4 × 4,0 |
5,8 × 4,5 |
6.2×5 |
7,5×5,5 |
|
Ancho de eje aplicable* |
(-16° ~ +16°) |
(-20° ~ +20°) |
(-32° ~ +32°) |
||||||
Capacidad de carga m³/h |
80 |
100 |
120 |
150 |
180 |
220 |
|||
Modo de control |
Control piloto hidráulico |
||||||||
Potencia del motor principal KW |
30 |
37 |
45 |
55 |
75 |
||||
Ancho de excavación mm |
3200 |
3500 |
4000 |
4600 |
5400 |
5800 |
6200 |
7000 |
|
Distancia de excavación mm |
1500 |
1600 |
1800 |
2150 |
2500 |
3300 |
|||
Altura de excavación mm |
1800 |
2200 |
3000 |
3500 |
3800 |
4000 |
4300 |
||
Profundidad de excavación mm |
400 |
500 |
800 |
990 |
1050 |
||||
Altura de descarga (ajustable) mm |
1200 |
1450 |
2000 |
||||||
Distancia de Descarga (Ajustable) mm |
1150 |
||||||||
Ángulo de rotación máximo* |
±36° |
±45° |
±55° |
||||||
Tamaño máximo del material de transporte mm |
< φ500 |
< φ580 |
< φ625 |
< φ780 |
|||||
Estructura del auge |
Pluma única |
Pluma simple (o pluma doble) |
Doble pluma |
||||||
Velocidad de elevación m/min |
44 |
||||||||
Ancho de vía (ajustable) mm |
890 |
890 |
900 |
1110 |
1190 |
1400 |
|||
Velocidad de viaje m/s |
0.5 |
||||||||
Distancia al suelo mm |
300 |
||||||||
Radio de giro mínimo m |
≥ 5 |
≥ 7 |
≥ 8 |
||||||
MPa de presión sobre el suelo |
≤ 0,1 |
||||||||
Presión nominal de trabajo MPa |
23 |
||||||||
Máx. Tamaño del cucharón |
Longitud mm |
3350 |
4200 |
||||||
Ancho mm |
850 |
900 |
1000 |
1100 |
1200 |
||||
Altura mm |
1200 |
1400 |
1500 |
1650 |
|||||
Peso máximo del cucharón en kg |
2300 |
3000 |
3500 |
||||||
Dimensiones máximas totales (en funcionamiento) |
Longitud mm |
6000 |
6500 |
6800 |
7000 |
7500 |
8800 |
||
Ancho mm |
1750 |
1800 |
2200 |
2350 |
2640 |
||||
Altura mm |
1750 |
1750 |
1800 |
2900 |
3250 |
3600 |
3800 |
4200 |
|
Peso Máquina Kg |
7600 |
8000 |
8200 |
11200 |
13800 |
15200 |
17800 |
20000 |
|
