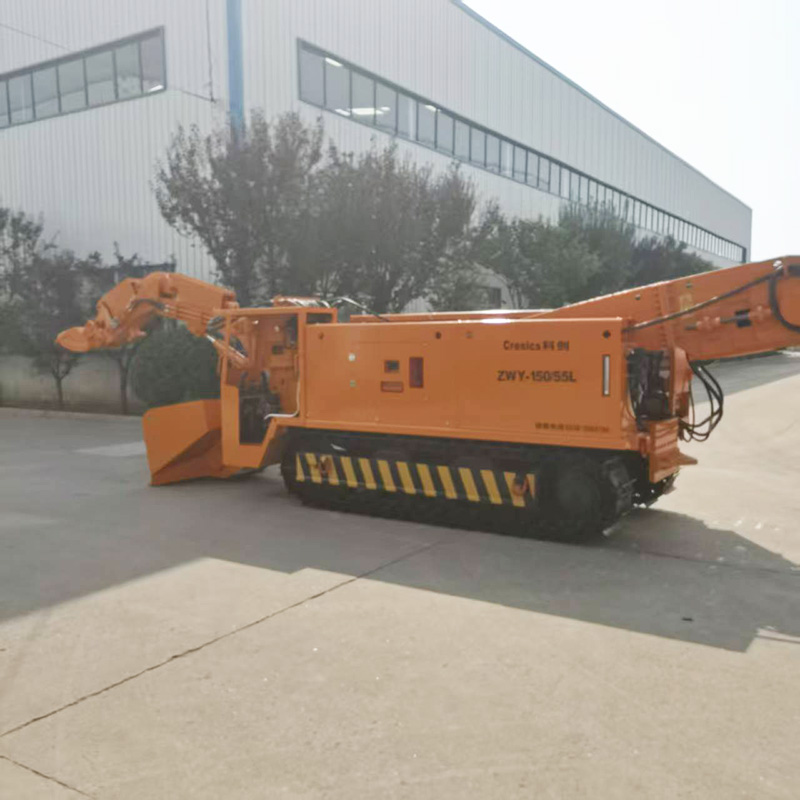

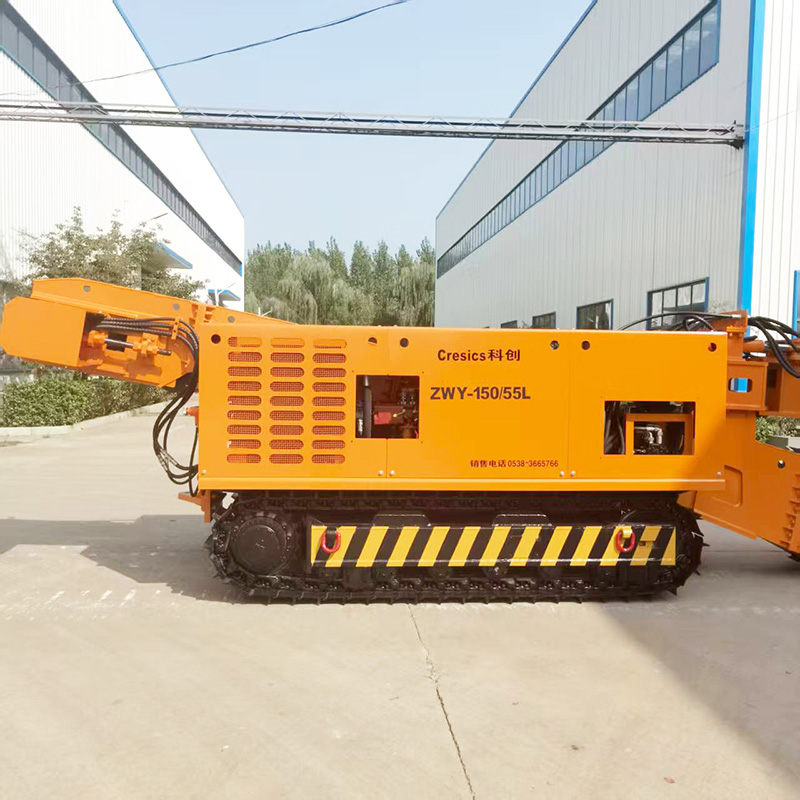

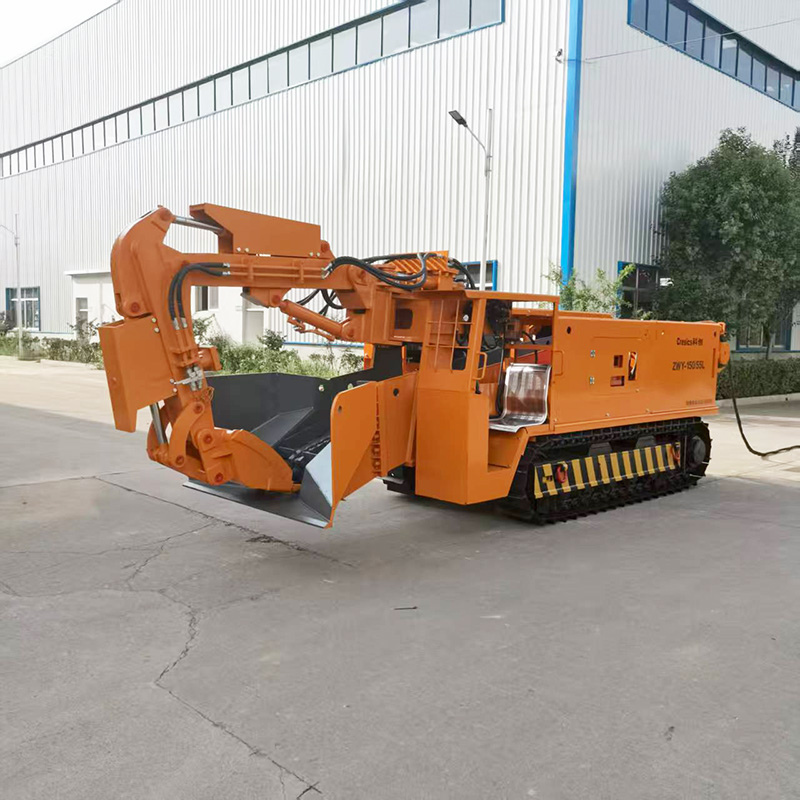

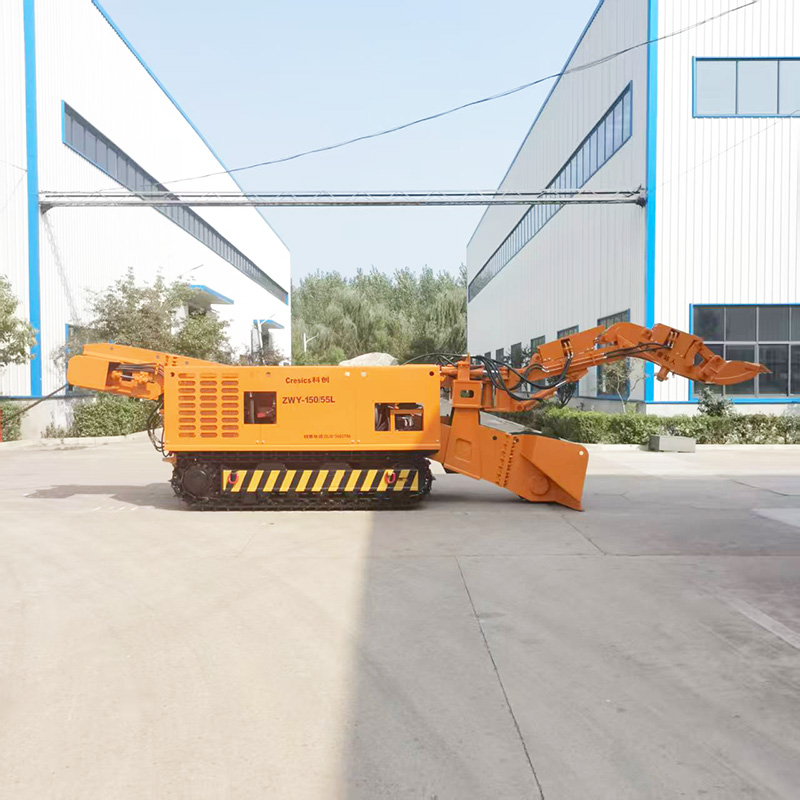

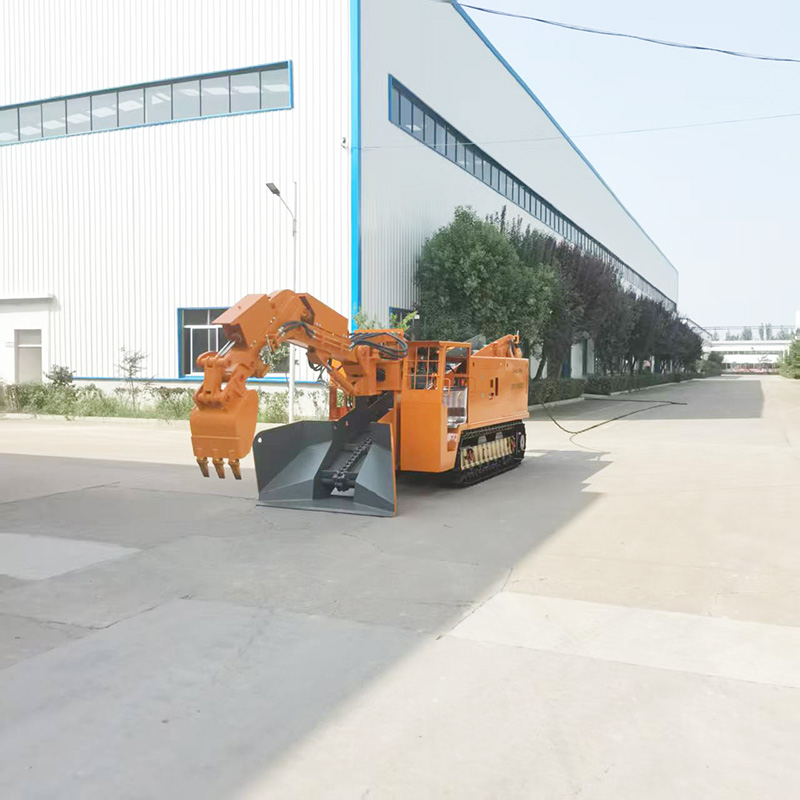

Cargador de túneles
1. Nuevos caminos para operaciones eficientes
Funciones integradas y operaciones eficientes. Logre una operación integrada de remoción, transporte y carga de escoria, evitando la coordinación entre varias máquinas y reduciendo los pasos de operación. Su capacidad de carga de roca en toda la sección cubre toda la superficie de trabajo sin puntos muertos, eliminando la necesidad de limpieza secundaria manual, lo que mejora significativamente la eficiencia operativa.
2. Expansión rápida de múltiples escenarios
Los módulos de trituración expandibles, los tambores de cable, las cintas transportadoras, etc., están equipados con un sistema de cambio rápido que permite cambiar de herramienta en 5 minutos. Los parámetros de excavación y el ancho de la caja se pueden ajustar según sea necesario. El ángulo de ascenso convencional es de ±20°, y el modelo de gran pendiente puede aumentarse hasta ±30°.
3. Experto en adaptación al terreno, operación segura y sin preocupaciones.
El modelo de oruga adopta una estructura de baja presión sobre el suelo y ofrece un excelente rendimiento para terrenos complejos como lodo y arena suelta. Disponible en múltiples especificaciones, este modelo compacto es ideal para operaciones en túneles bajos y satisface las necesidades de espacios reducidos. El sistema de monitoreo de carga en tiempo real evita daños por sobrecarga y garantiza la seguridad operativa. El control de la válvula piloto facilita una operación fluida y coordinada, reduciendo la fatiga. El sistema hidráulico ofrece alta confiabilidad y un mantenimiento rápido y conveniente.

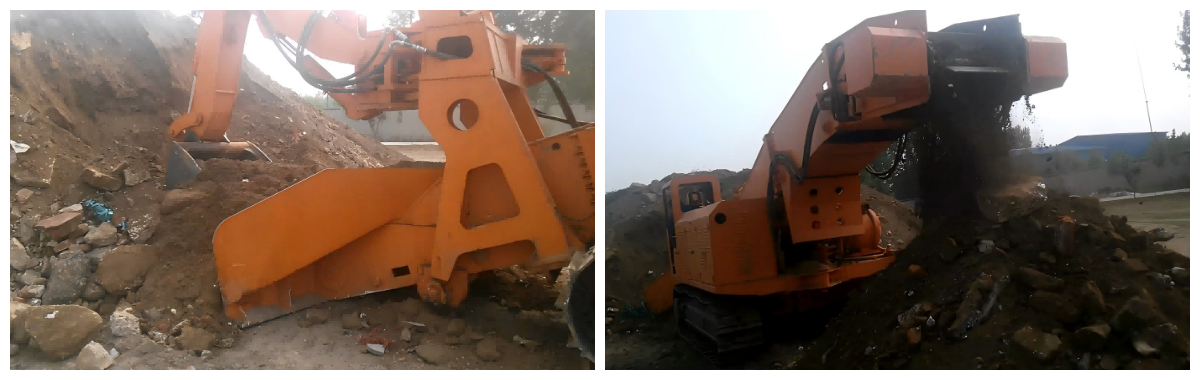

Las retroexcavadoras, a menudo llamadas rascadores de escoria, pueden satisfacer los requisitos de remoción de escoria de pequeñas secciones transversales en túneles. Son adecuadas para operaciones de excavación y carga de varias secciones de pozos inclinados de minas, pozos verticales y túneles, y también se utilizan para la minería y carga de varios tipos de minas. Se utilizan ampliamente en proyectos de excavación de túneles, como túneles ferroviarios y de carreteras, y túneles de desviación de agua. Constan de siete sistemas principales, como hidráulicos, control electrónico, etc. Durante las operaciones de voladura y excavación, el rascador de escoria se mueve hacia atrás y el camión perforador avanza para perforar los pozos. Después de la perforación, el camión perforador se retira para protegerse. Después de la carga y la voladura, los escombros y las rocas se dispersan. El rascador de escoria descarga la escoria. Posteriormente, se puede conectar la segunda cinta transportadora y otros equipos.
Detalles del producto
Parámetros
Artículo |
ZWY-80/30L |
ZWY-80/37L |
ZWY-80/45L |
ZWY-100/45L |
ZWY-120/65L |
ZWY-150/55L |
ZWY-180/75L |
ZWY-220/75L |
|
Principales parámetros técnicos |
|||||||||
Sección aplicable (Ancho × Alto) m |
3,2×2,2 |
3,5×2,5 |
4×2.5 |
4.8×3.2 |
5,4 × 4,0 |
5,8 × 4,5 |
6.2×5 |
7,5×5,5 |
|
Ancho de eje aplicable* |
(-16° ~ +16°) |
(-20° ~ +20°) |
(-32° ~ +32°) |
||||||
Capacidad de carga m³/h |
80 |
100 |
120 |
150 |
180 |
220 |
|||
Modo de control |
Control piloto hidráulico |
||||||||
Potencia del motor principal KW |
30 |
37 |
45 |
55 |
75 |
||||
Ancho de excavación mm |
3200 |
3500 |
4000 |
4600 |
5400 |
5800 |
6200 |
7000 |
|
Distancia de excavación mm |
1500 |
1600 |
1800 |
2150 |
2500 |
3300 |
|||
Altura de excavación mm |
1800 |
2200 |
3000 |
3500 |
3800 |
4000 |
4300 |
||
Profundidad de excavación mm |
400 |
500 |
800 |
990 |
1050 |
||||
Altura de Descarga (Ajustable) mm |
1200 |
1450 |
2000 |
||||||
Distancia de descarga (ajustable) mm |
1150 |
||||||||
Ángulo de rotación máximo* |
±36° |
±45° |
±55° |
||||||
Tamaño máximo del material de transporte mm |
< φ500 |
< φ580 |
< φ625 |
< φ780 |
|||||
Estructura del auge |
Pluma única |
Pluma simple (o pluma doble) |
Doble pluma |
||||||
Velocidad de elevación m/min |
44 |
||||||||
Ancho de vía (ajustable) mm |
890 |
890 |
900 |
1110 |
1190 |
1400 |
|||
Velocidad de viaje m/s |
0.5 |
||||||||
Distancia al suelo mm |
300 |
||||||||
Radio de giro mínimo m |
≥ 5 |
≥ 7 |
≥ 8 |
||||||
MPa de presión sobre el suelo |
≤ 0,1 |
||||||||
Presión nominal de trabajo MPa |
23 |
||||||||
Máx. Tamaño del cucharón |
Longitud mm |
3350 |
4200 |
||||||
Ancho mm |
850 |
900 |
1000 |
1100 |
1200 |
||||
Altura mm |
1200 |
1400 |
1500 |
1650 |
|||||
Peso máximo del cucharón en kg |
2300 |
3000 |
3500 |
||||||
Dimensiones máximas totales (en funcionamiento) |
Longitud mm |
6000 |
6500 |
6800 |
7000 |
7500 |
8800 |
||
Ancho mm |
1750 |
1800 |
2200 |
2350 |
2640 |
||||
Altura mm |
1750 |
1750 |
1800 |
2900 |
3250 |
3600 |
3800 |
4200 |
|
Peso Máquina Kg |
7600 |
8000 |
8200 |
11200 |
13800 |
15200 |
17800 |
20000 |
|
