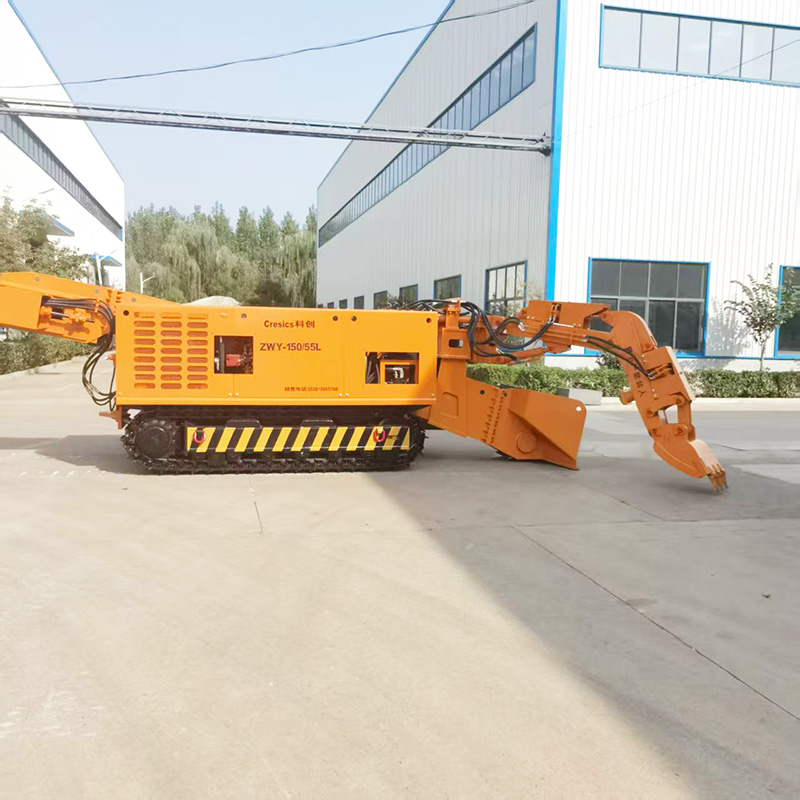

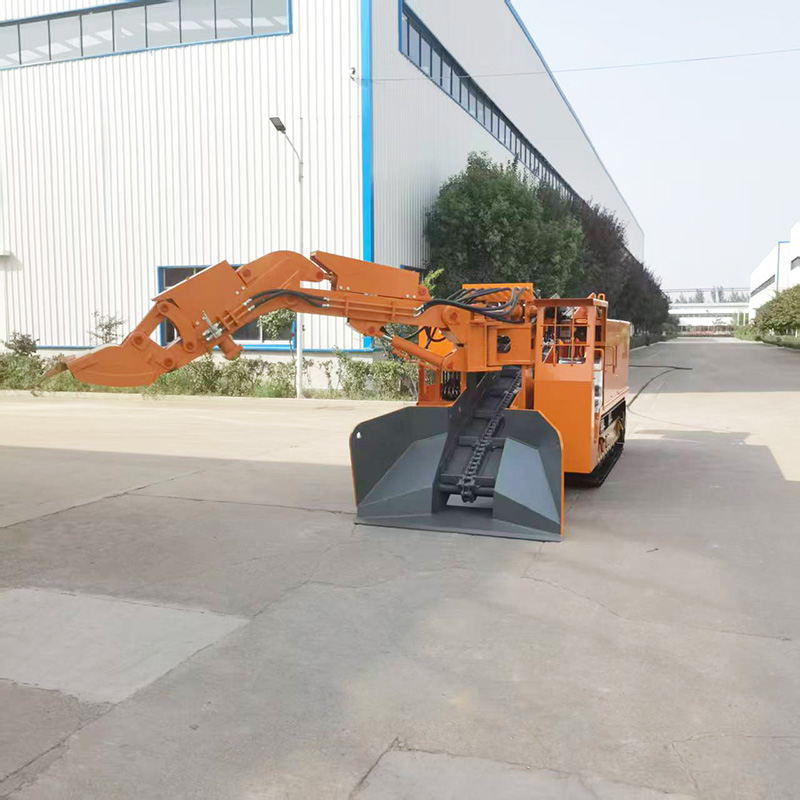

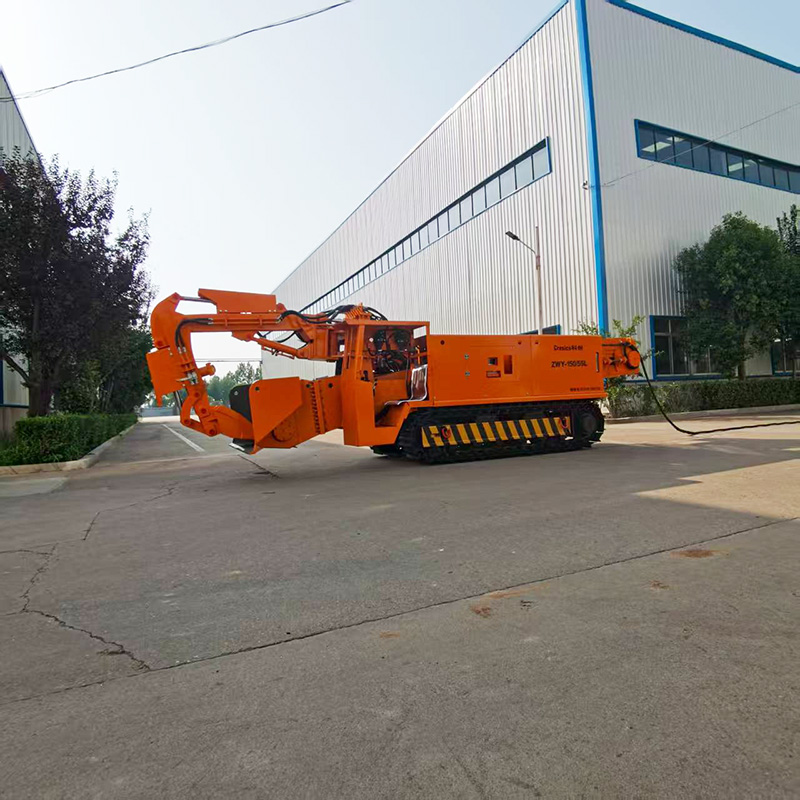

Cargador hidráulico de carga
1. Plataforma de operaciones de cobertura total
Integra todos los aspectos de la remoción, carga, transporte y carga de escoria en un solo sistema, creando un modo de operación en el que un solo equipo completa múltiples procesos. La tecnología de carga de roca de sección completa garantiza que no queden áreas faltantes en la superficie de trabajo, eliminando la necesidad de llenado manual y mejorando la eficiencia del trabajo.
2. Adaptarse rápidamente a los escenarios de trabajo
Admite la expansión de dispositivos de trituración, tambores de cable, transportadores de cinta, etc., y puede realizar el reemplazo de herramientas en 5 minutos a través del dispositivo de cambio rápido; el tamaño de la excavación y el ancho del cuerpo se pueden ajustar en el sitio, el ángulo de escalada estándar es de ± 20° y la versión personalizada puede alcanzar una gran pendiente de ± 30°.
3. Diseño compacto, totalmente adaptable a terrenos complejos y espacios estrechos.
El diseño de orugas de baja presión de contacto con el suelo mejora la transitabilidad y es adecuado para terrenos complejos como lodo y arena. Disponemos de una variedad de modelos, y los equipos pequeños pueden acceder a túneles bajos para satisfacer las necesidades de operaciones en espacios reducidos. El sistema de protección contra sobrecargas monitorea la carga en tiempo real para prevenir daños al equipo y garantizar una operación segura. La tecnología de control de válvulas piloto logra un funcionamiento suave y reduce el impacto y la fatiga; el sistema hidráulico tiene una baja tasa de fallos y facilita y agiliza el mantenimiento.
El raspador de escoria es una herramienta práctica para una minería continua y eficiente. Está especialmente diseñado para reemplazar los cargadores de rocas con rastrillo para minas y los cargadores de garras verticales, y puede cumplir de manera eficiente con los requisitos de carga de escoria para la construcción de túneles de sección pequeña. En las operaciones de excavación y carga de pozos inclinados y pozos verticales en minas, puede completar eficientemente la tarea de carga de escoria sin importar las secciones transversales complejas a las que se enfrente; En los sitios de extracción y carga de mineral de fosfato, mineral de hierro, mineral de manganeso y otros minerales, es un equipo importante para garantizar el buen progreso de la producción. Al mismo tiempo, los raspadores de escoria también desempeñan un papel indispensable en proyectos de excavación de túneles como túneles ferroviarios, túneles de carreteras y túneles de desvío de agua.

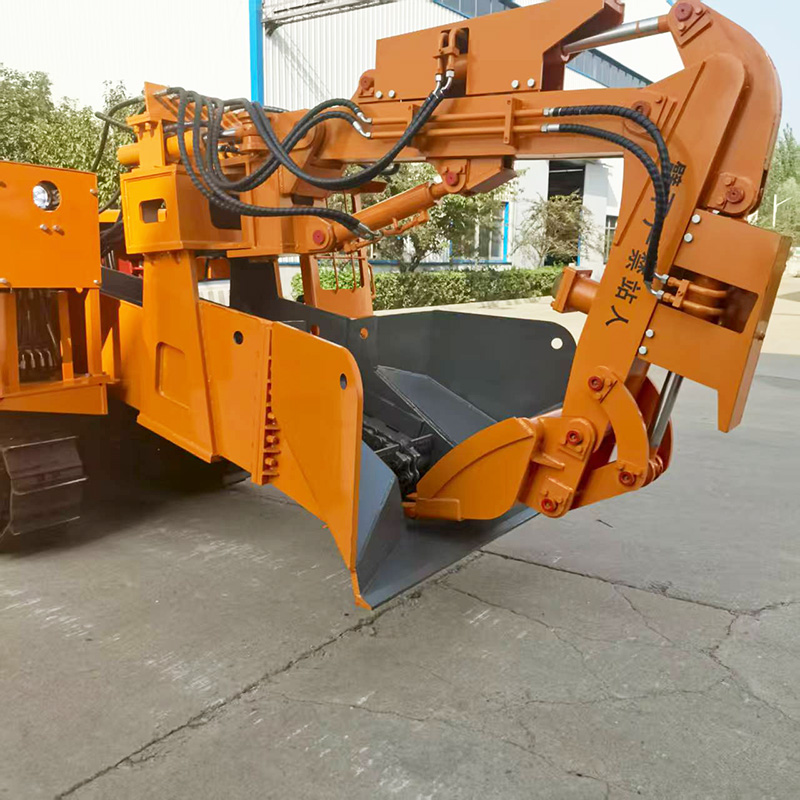

Cuenta con una estructura de orugas totalmente asistida hidráulicamente, y su exclusivo sistema de retroexcavadora actúa como una pinza precisa que agarra rocas o minerales con precisión y los envía al conducto de transporte central de la rasqueta. Posteriormente, transporta rápidamente los materiales desde la parte delantera hasta el equipo de conexión trasero a través del mecanismo de transporte de la rasqueta. Además, la cuchara también limpia la superficie de trabajo y la mantiene limpia y ordenada. Su mecanismo de desplazamiento sobre orugas, accionado por un motor hidráulico, ofrece un alto rendimiento, una gran fuerza de ascenso y una excelente maniobrabilidad. Puede trabajar de forma estable y fiable en túneles húmedos con acumulación de agua.

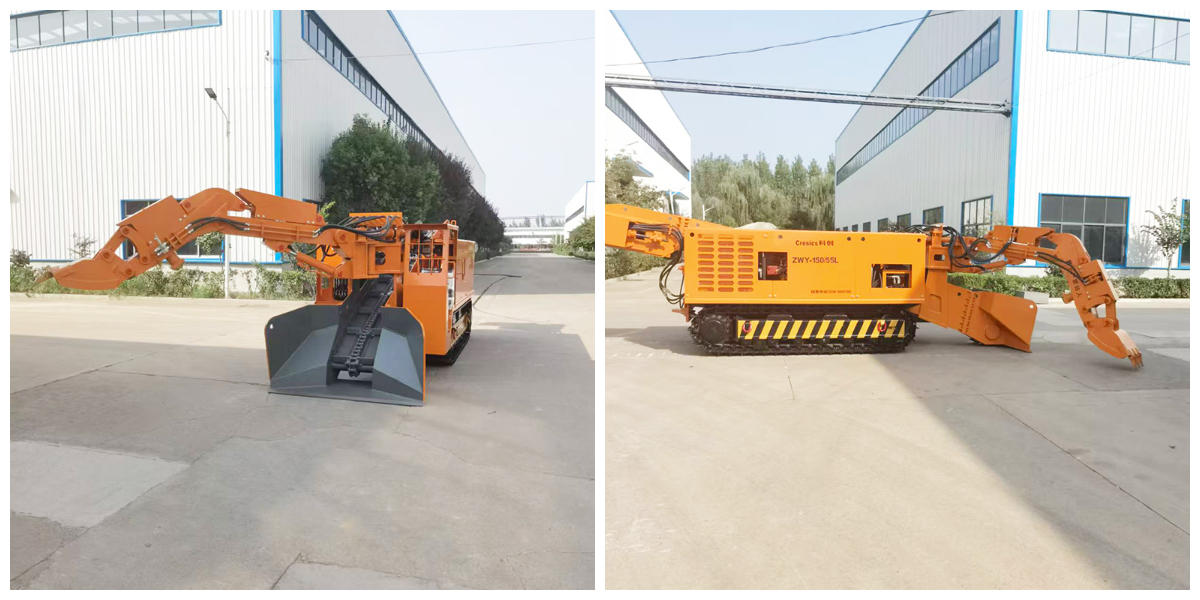

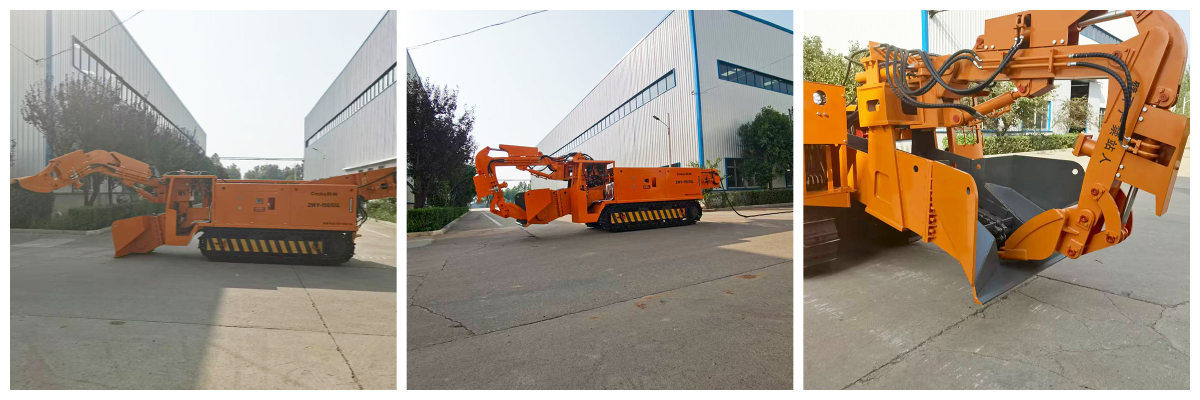

Detalles del producto
Parámetros
Artículo |
ZWY-80/30L |
ZWY-80/37L |
ZWY-80/45L |
ZWY-100/45L |
ZWY-120/65L |
ZWY-150/55L |
ZWY-180/75L |
ZWY-220/75L |
|
Parámetros técnicos principales |
|||||||||
Sección aplicable (Ancho × Alto) m |
3,2×2,2 |
3,5×2,5 |
4×2.5 |
4.8×3.2 |
5,4 × 4,0 |
5,8 × 4,5 |
6.2×5 |
7,5×5,5 |
|
Ancho de eje aplicable* |
(-16° ~ +16°) |
(-20° ~ +20°) |
(-32° ~ +32°) |
||||||
Capacidad de carga m³/h |
80 |
100 |
120 |
150 |
180 |
220 |
|||
Modo de control |
Control piloto hidráulico |
||||||||
Potencia del motor principal KW |
30 |
37 |
45 |
55 |
75 |
||||
Ancho de excavación mm |
3200 |
3500 |
4000 |
4600 |
5400 |
5800 |
6200 |
7000 |
|
Distancia de excavación mm |
1500 |
1600 |
1800 |
2150 |
2500 |
3300 |
|||
Altura de excavación mm |
1800 |
2200 |
3000 |
3500 |
3800 |
4000 |
4300 |
||
Profundidad de excavación mm |
400 |
500 |
800 |
990 |
1050 |
||||
Altura de descarga (ajustable) mm |
1200 |
1450 |
2000 |
||||||
Distancia de descarga (ajustable) mm |
1150 |
||||||||
Ángulo de rotación máximo* |
±36° |
±45° |
±55° |
||||||
Tamaño máximo del material de transporte mm |
< φ500 |
< φ580 |
< φ625 |
< φ780 |
|||||
Estructura del auge |
Pluma única |
Pluma simple (o pluma doble) |
Doble pluma |
||||||
Velocidad de elevación m/min |
44 |
||||||||
Ancho de vía (ajustable) mm |
890 |
890 |
900 |
1110 |
1190 |
1400 |
|||
Velocidad de viaje m/s |
0.5 |
||||||||
Distancia al suelo mm |
300 |
||||||||
Radio de giro mínimo m |
≥ 5 |
≥ 7 |
≥ 8 |
||||||
MPa de presión sobre el suelo |
≤ 0,1 |
||||||||
Presión nominal de trabajo MPa |
23 |
||||||||
Máx. Tamaño del cucharón |
Longitud mm |
3350 |
4200 |
||||||
Ancho mm |
850 |
900 |
1000 |
1100 |
1200 |
||||
Altura mm |
1200 |
1400 |
1500 |
1650 |
|||||
Peso máximo del cucharón en kg |
2300 |
3000 |
3500 |
||||||
Dimensiones máximas totales (en funcionamiento) |
Longitud mm |
6000 |
6500 |
6800 |
7000 |
7500 |
8800 |
||
Ancho mm |
1750 |
1800 |
2200 |
2350 |
2640 |
||||
Altura mm |
1750 |
1750 |
1800 |
2900 |
3250 |
3600 |
3800 |
4200 |
|
Peso Máquina Kg |
7600 |
8000 |
8200 |
11200 |
13800 |
15200 |
17800 |
20000 |
|
Sobre nosotros

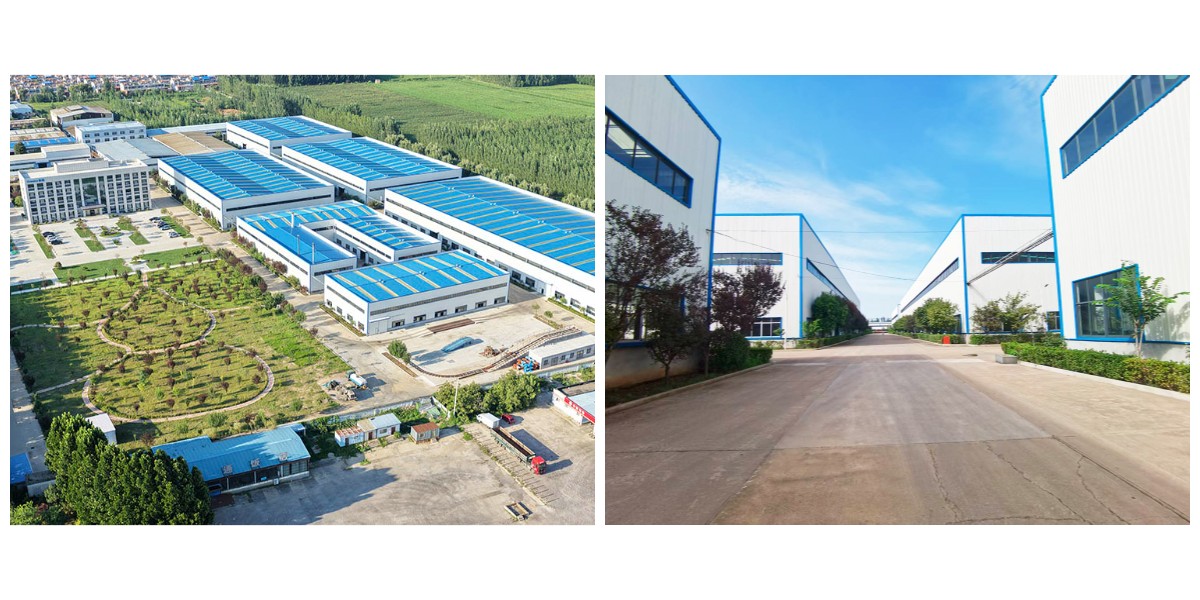

ShandongCresicsEquipment Manufacturing Co., Ltd., fundada en 2004, es un fabricante profesional de I+D en el campo de los equipos electromecánicos para minería. Con la innovación tecnológica como motor de desarrollo, ha obtenido sucesivamente las certificaciones de National Specialized New Little Giant, Shandong Province Single Champion, Gazelle Enterprise, Provincial Technology Center, Industrial Design Center y National High-tech Enterprise. La empresa ha formado un sólido equipo de I+D y mantiene una estrecha cooperación técnica con universidades nacionales, institutos de investigación científica y empresas mineras líderes.
En 2025, había obtenido más de 50 patentes nacionales y más de 300 certificaciones de marca de seguridad de carbón, convirtiéndose en una empresa de referencia tecnológica en el sector. La empresa se adhiere a una filosofía empresarial estandarizada y ha obtenido certificaciones internacionales de sistemas de gestión de calidad, medio ambiente y seguridad y salud ocupacional. Tras años de intenso desarrollo, sus productos se distribuyen en 32 provincias, regiones autónomas y municipios de todo el país, prestando servicio a más de 100 grupos mineros y exportando a Vietnam, India, Sudáfrica y otros países, y su reputación en el mercado continúa mejorando.
