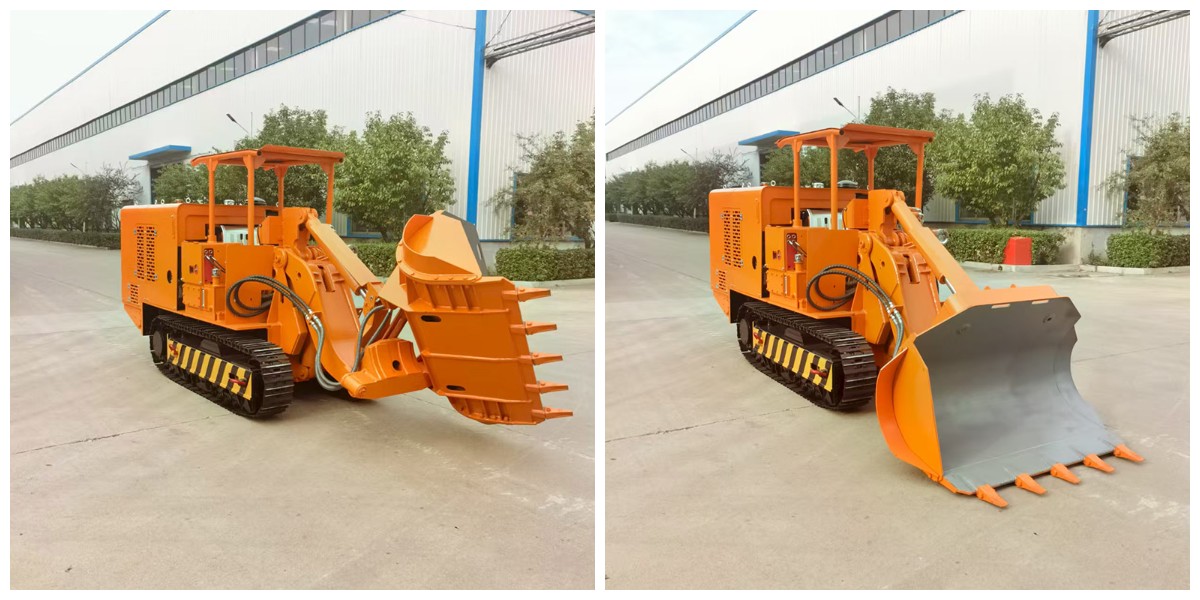

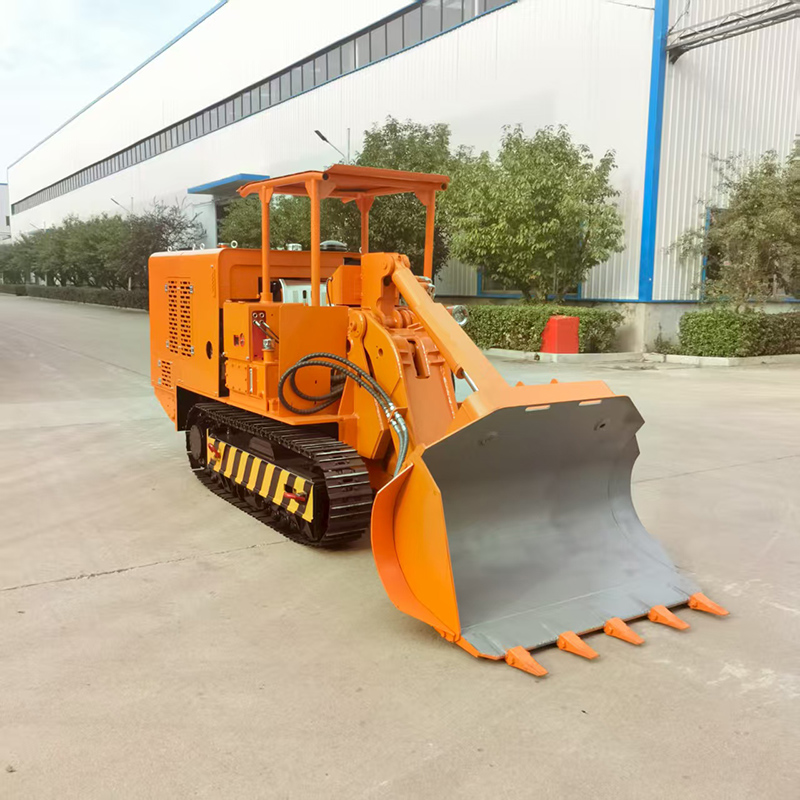

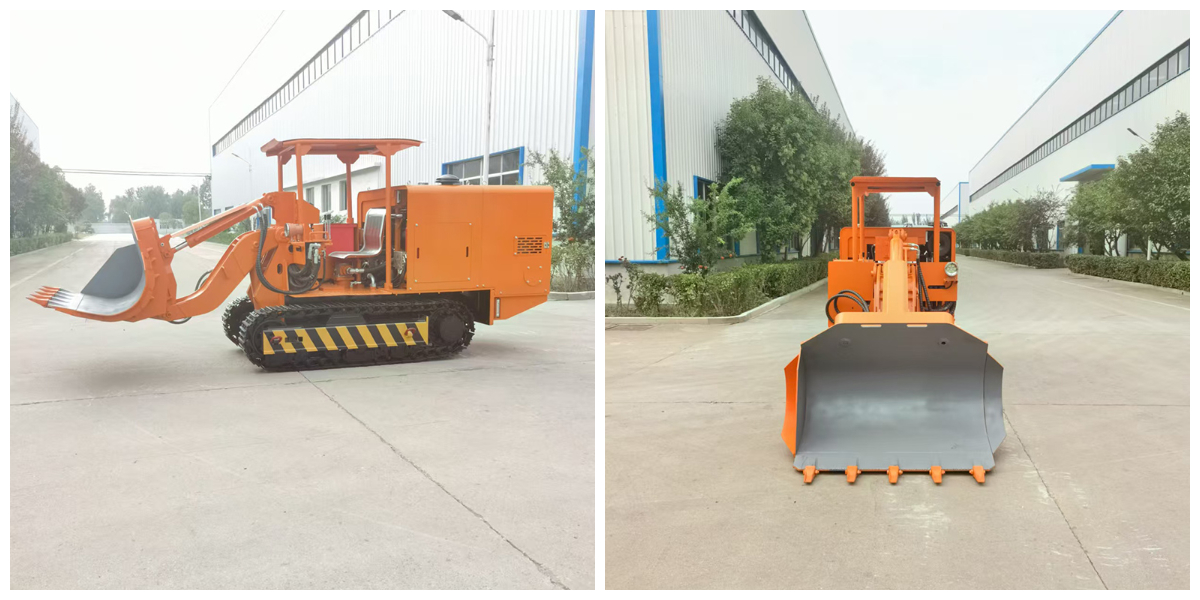

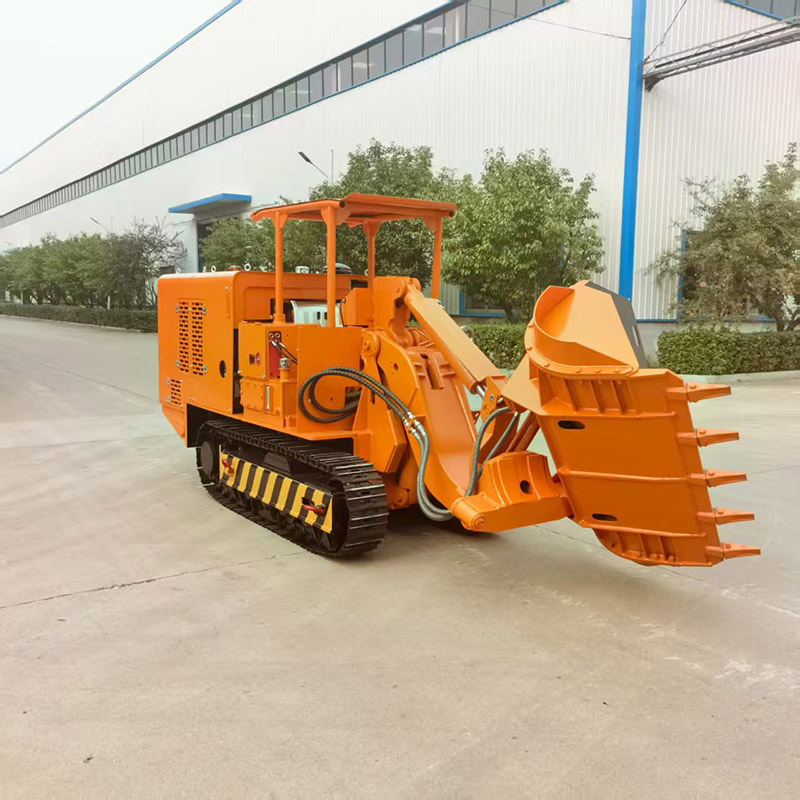

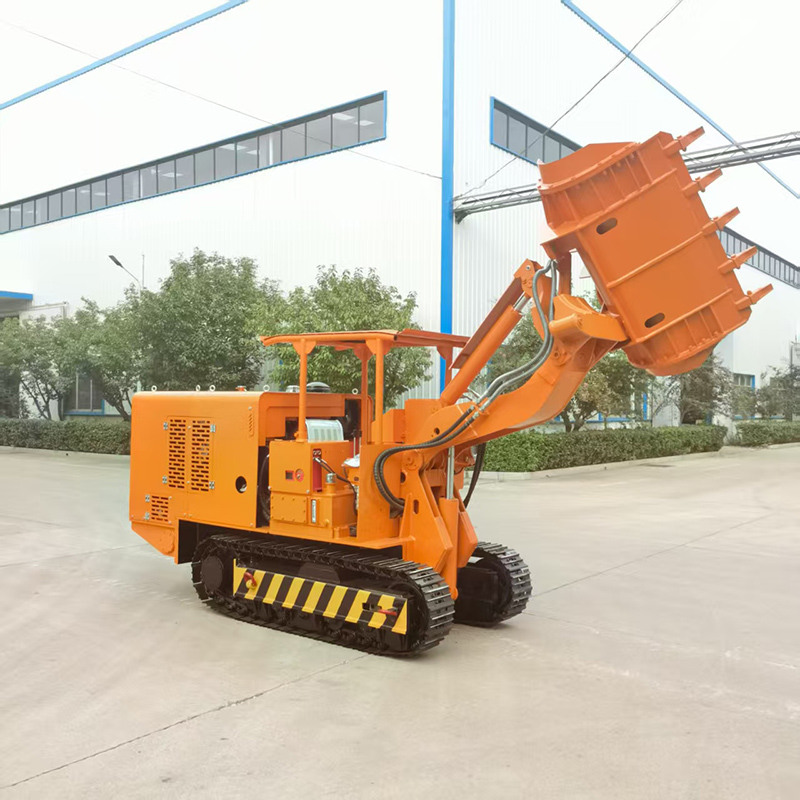

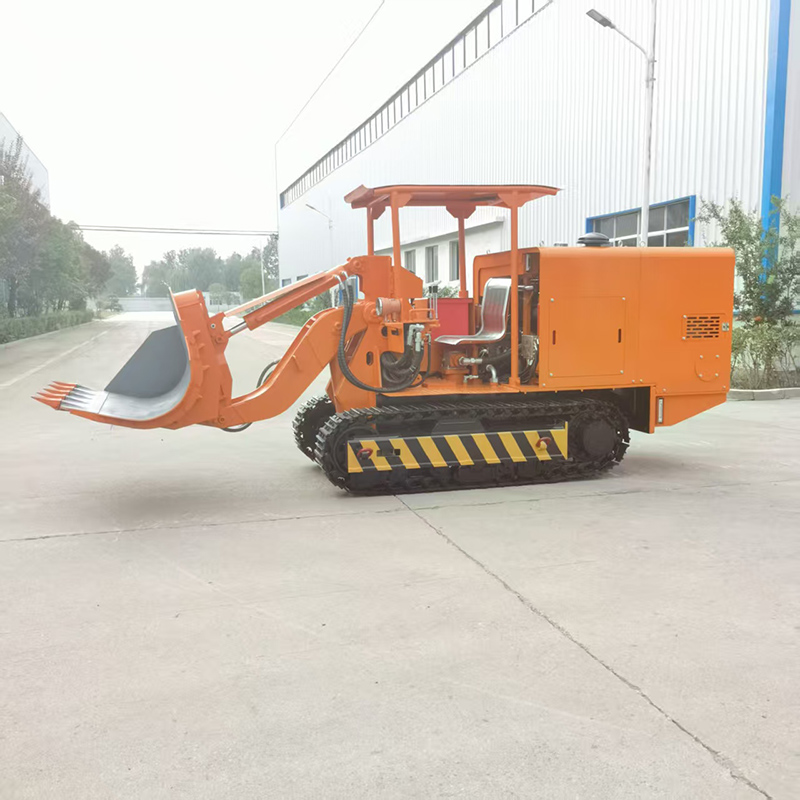

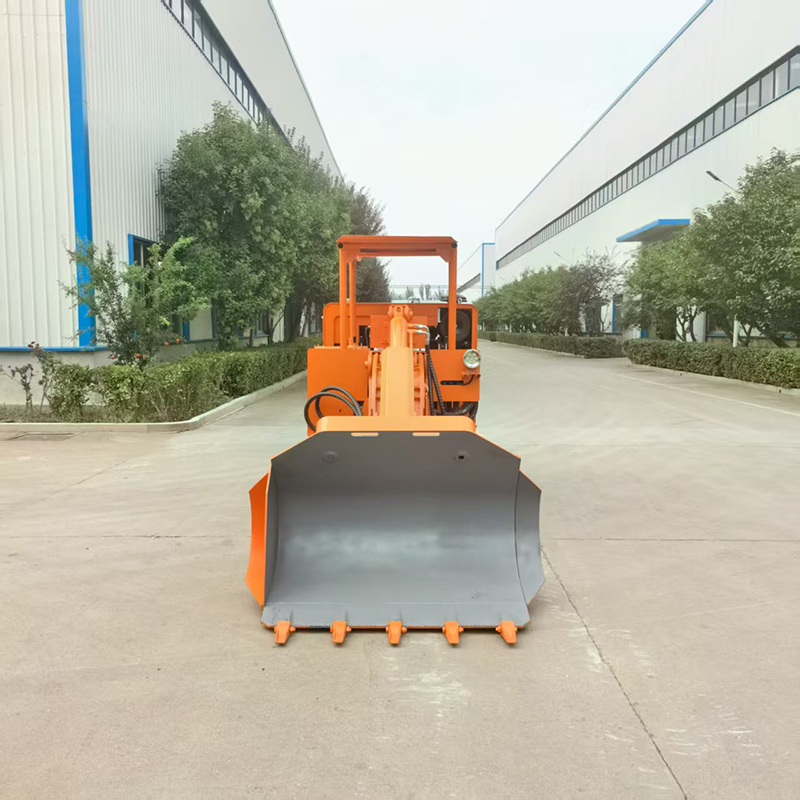

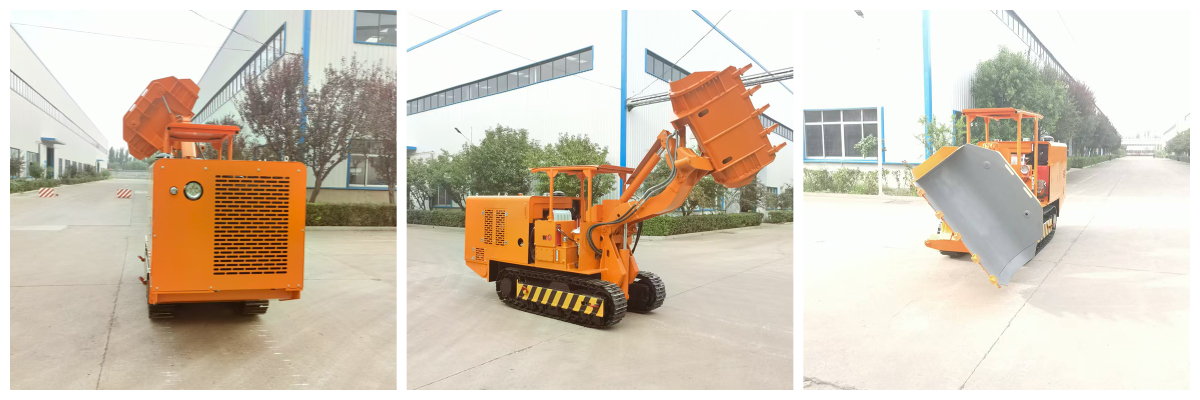

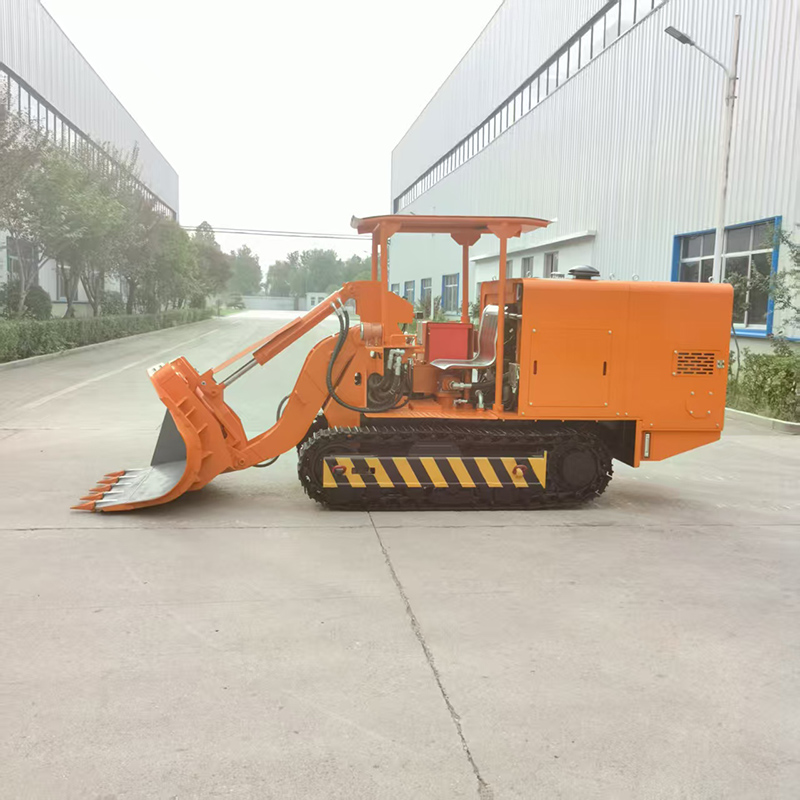

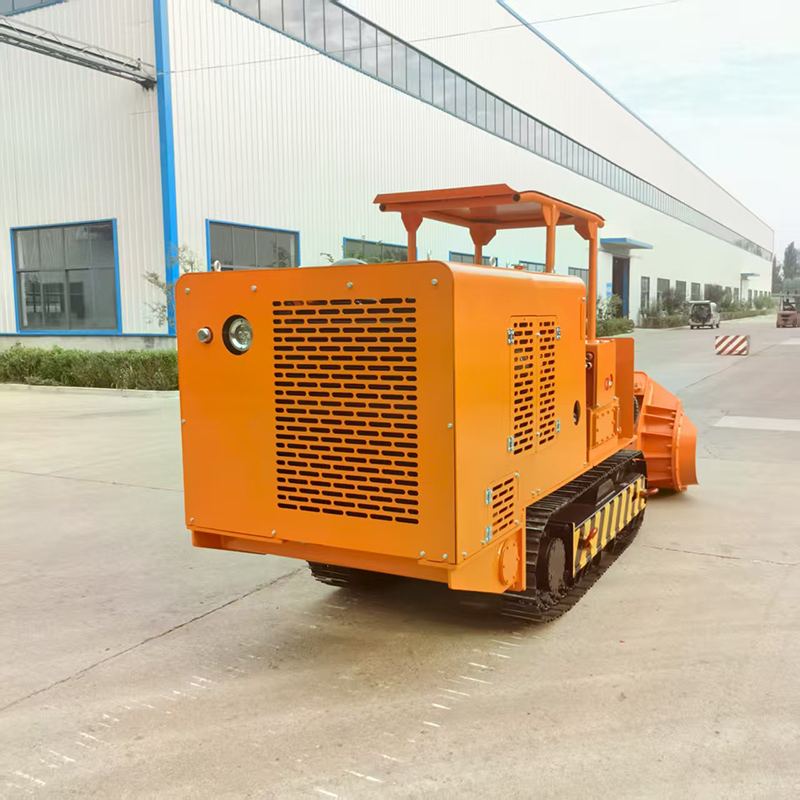

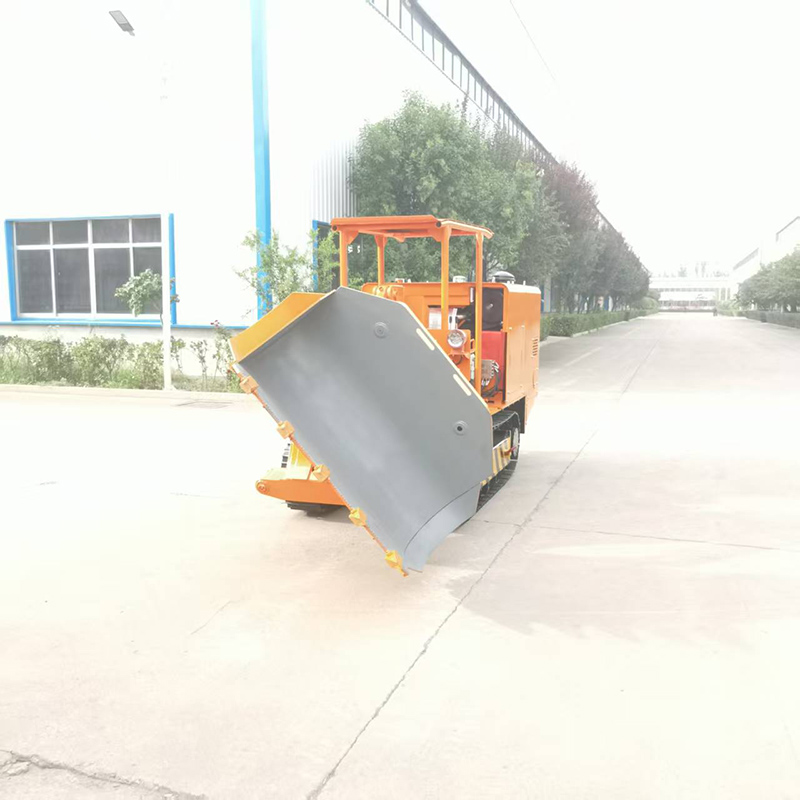

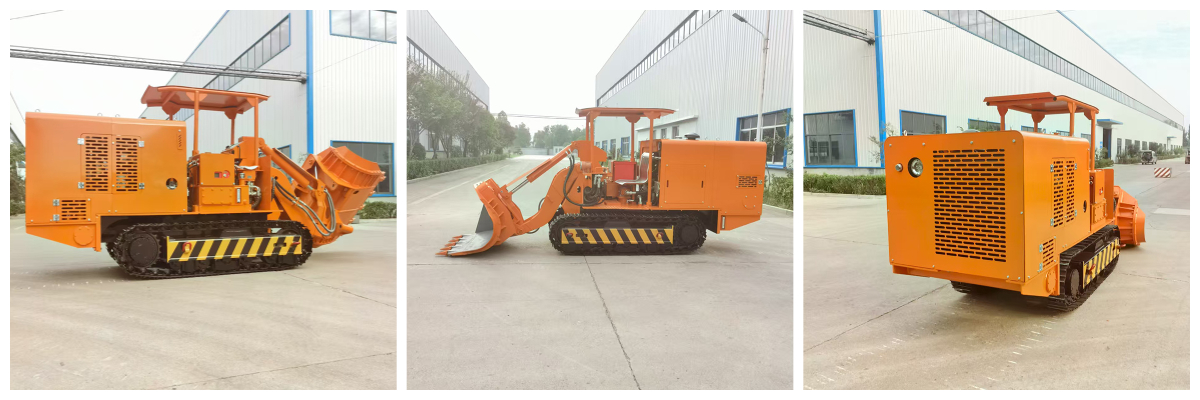

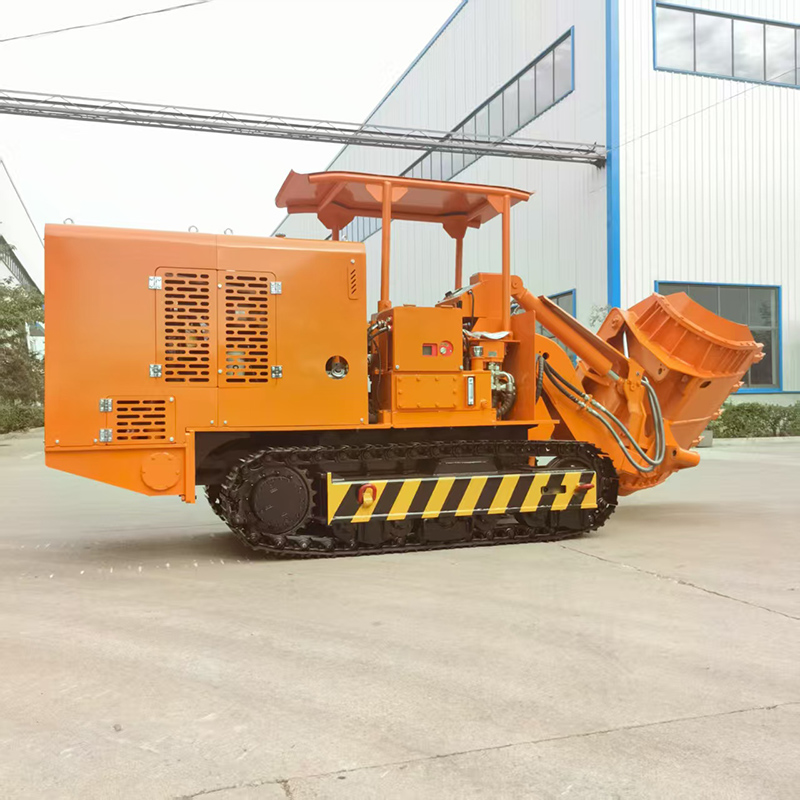

Cargador de rocas de gran descarga lateral
1.Diseño estructural sólido
Toda la máquina está soldada con placas de acero de alta resistencia, y las piezas clave como los cucharones, las bases de los brazos y los brazos de descarga se han reforzado para soportar impactos y cargas pesadas en duras condiciones de trabajo.
2.Transmisión totalmente hidráulica
En comparación con la transmisión mecánica, el sistema hidráulico funciona con mayor suavidad, amortigua eficazmente las cargas de impacto, protege los componentes eléctricos y reduce los puntos de falla. Además, cuenta con una función automática de protección contra sobrecargas. Cuando la resistencia de la pala es demasiado alta, el sistema se desborda para evitar daños mecánicos causados por operaciones forzadas.
El cargador de rocas de descarga lateral hidráulica tiene una estructura simple, compacta y clara, que es fácil de usar y mantener. Consta de un tanque de aceite, una bomba de aceite, una válvula inversora de múltiples vías y un cilindro de aceite. Todo el sistema hidráulico tiene una estructura simple y operación flexible.
La bomba de aceite utiliza bombas duales como fuente de energía. Las bombas duales tienen una presión de trabajo nominal de 18 MP y un caudal nominal grande. Tienen una función de control de carga y pueden ajustar automáticamente el desplazamiento de la bomba de acuerdo con los cambios de carga para mantener la mejor potencia de salida de todo el sistema eléctrico.
Utiliza un motor de marcha para impulsar la oruga, que tiene un tamaño pequeño, una gran capacidad de carga, un gran par de salida y función de protección contra sobrecargas.
Cuenta con cuatro cilindros hidráulicos, todos con cilindros estándar: dos de elevación, un cilindro de descarga y un cilindro de descarga lateral, que controlan la palada, la excavación y el vuelco del cucharón. Los movimientos son uniformes, coordinados y fiables.
Detalles del producto
Parámetros
Modelo de producto |
ZCN60R |
ZCN80R |
ZCN100R |
ZCN120R |
ZCN150R |
ZCN180R |
Dimensiones generales (L*An*Al mm) |
4500*1510*2060 |
4585*1636*2088 |
4855*1636*2150 |
5200*1820*2150 |
5250*2120*2150 |
5380*2420*2200 |
Capacidad del cucharón (m³) |
0.6 |
0.8 |
1 |
1.2 |
1.5 |
1.8 |
Ancho del cucharón (mm) |
1510 |
1636 |
1636 |
1820 |
2120 |
2420 |
Altura máxima de descarga (mm) |
1700 |
1900 |
1900 |
1900 |
2000 |
2000 |
Ángulo máximo de descarga (°) |
55 |
55 |
55 |
55 |
55 |
55 |
Fuerza de tracción máxima (KN) |
25 |
40 |
40 |
50 |
50 |
50 |
Fuerza de tracción nominal (KN) |
20 |
30 |
30 |
45 |
45 |
45 |
Velocidad máxima de desplazamiento (m/min) |
30 |
30 |
30 |
30 |
30 |
30 |
Mín. Distancia al suelo (mm) |
180 |
180 |
200 |
200 |
200 |
200 |
Profundidad máxima de socavado (mm) |
450 |
500 |
500 |
500 |
500 |
500 |
Pendiente superable (°) |
±16° |
±16° |
±16° |
±16° |
±16° |
±16° |
Ancho de zapata de oruga (mm) |
260 |
300 |
300 |
300 |
300 |
300 |
Presión sobre el suelo de la vía (MPa) |
0.09 |
0.09 |
0.1 |
0.1 |
0.1 |
0.1 |
Posición del centro de gravedad (mm) |
Xg=694 |
Xg=763 |
Xg=788 |
Xg=815 |
Xg=842 |
Xg=850 |
Yg = 30 |
Yg=34 |
Yg=35 |
Yg=44 |
Yg=85 |
Yg=100 |
|
Ruido (dBA) |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
Motor diésel - Potencia instalada (kW) |
62 |
|||||
Método de inicio |
Arranque eléctrico |
|||||
Tipo de protección |
Protección Eléctrica |
|||||
Velocidad del motor |
2200 rpm |
|||||
Presión de trabajo de viaje (MPa) |
20 |
20 |
23 |
23 |
23 |
23 |
Presión de trabajo del sistema (MPa) |
18 |
18 |
20 |
20 |
20 |
20 |
Peso operativo (sin combustible) (kg) |
5200 |
6500 |
7500 |
7900 |
8200 |
9000 |
