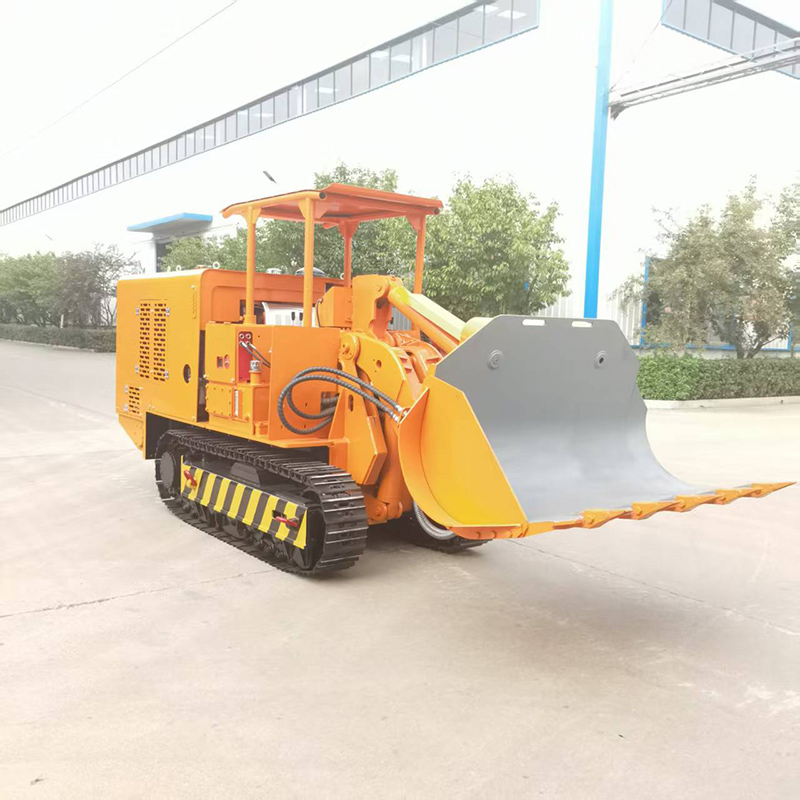

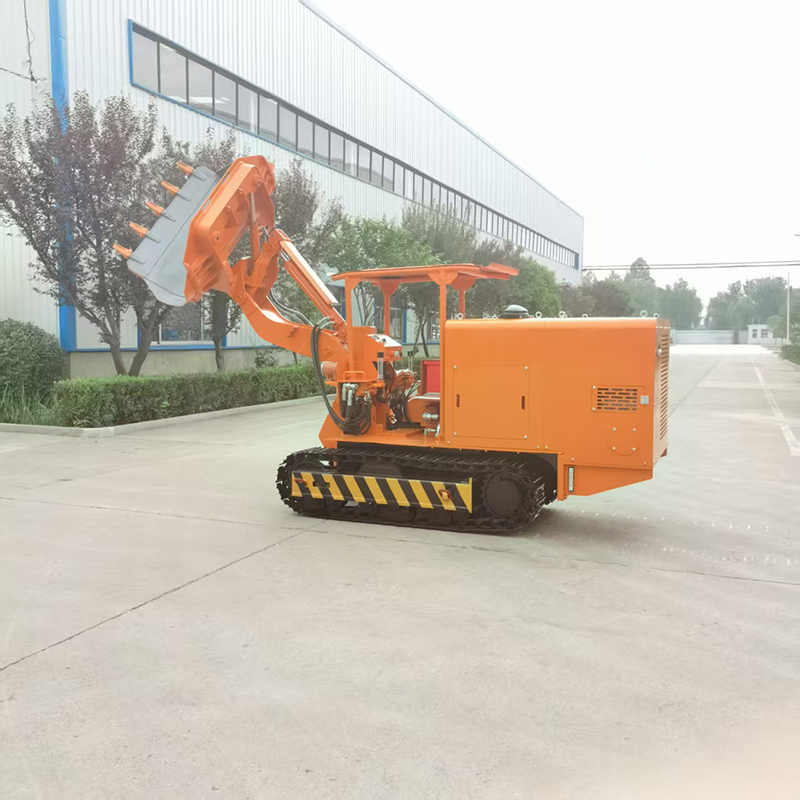

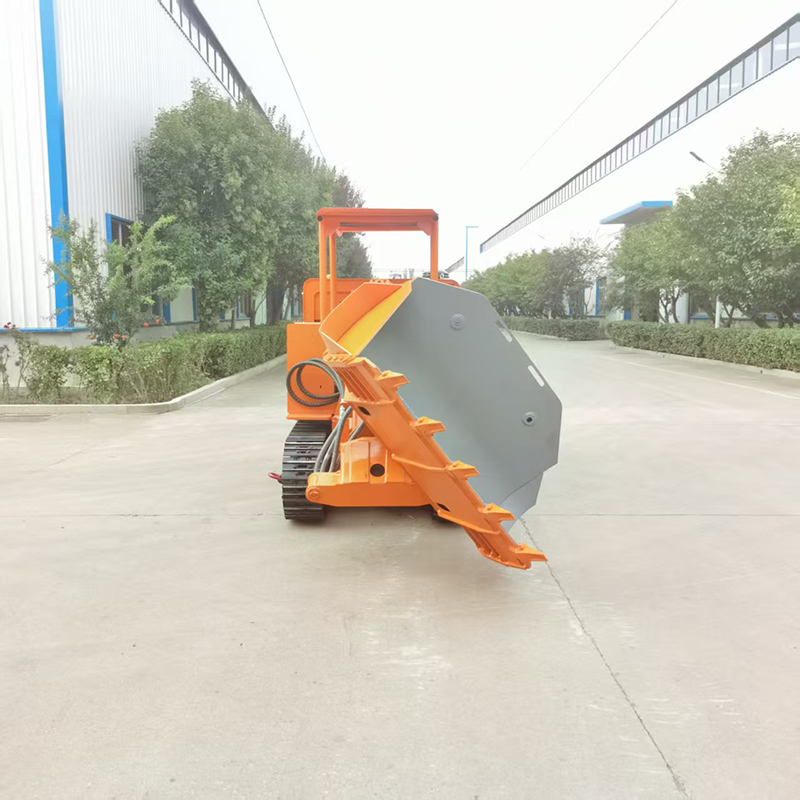

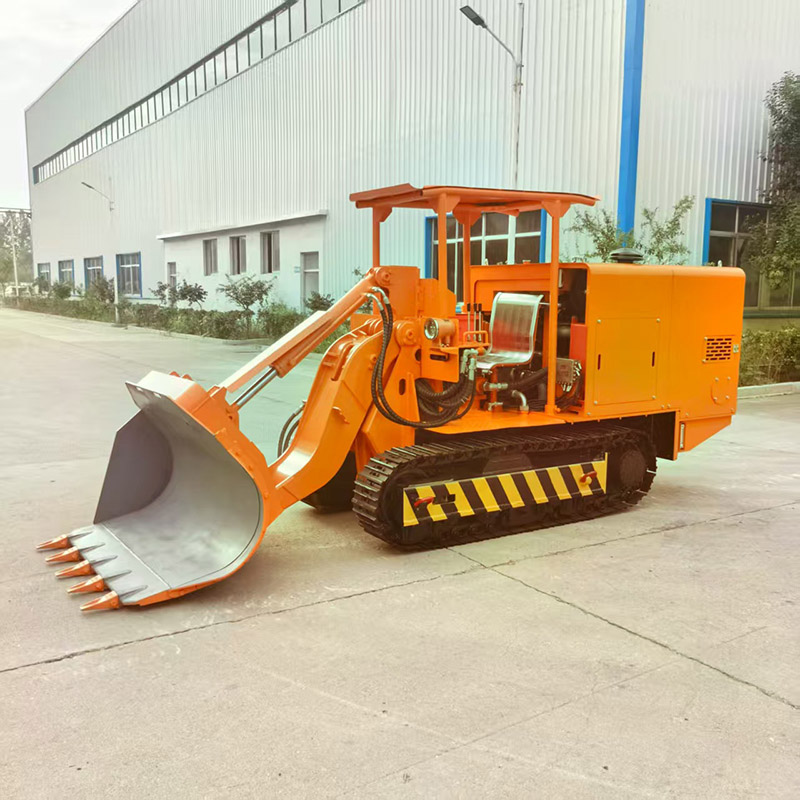

Cargador de rocas con descarga lateral en el fondo del pozo
Estabilidad y seguridad
El diseño de marcha sobre orugas tiene una fuerte capacidad de ascenso, un ángulo de ascenso de ≥16°, una distancia al suelo mínima de 180 mm, un centro de gravedad más bajo, lo que reduce el riesgo de vuelco y puede operar de manera estable en terrenos irregulares; la profundidad máxima encubierta es de 500 mm y el excelente rendimiento de despeje de cuadrillas y encubierto puede lograr operaciones 100% mecanizadas con carga.
El cargador de rocas de descarga lateral es impulsado por un motor diésel y adopta un tipo de oruga.Tiene un gran volumen de cucharón, buena fuerza de inserción, corto tiempo de descarga y operación de sección completa, lo que mejora significativamente la eficiencia del trabajo.Está equipado con un circuito operativo intrínsecamente seguro y un diseño a prueba de explosiones que puede operar de manera segura en entornos inflamables y explosivos.Tiene descarga lateral rápida y reduce el tiempo de ciclo.El cilindro hidráulico controla el vuelco lateral del cucharón y puede descargar materiales directamente al equipo de transporte en el costado del túnel sin ajustar la posición del equipo o la transferencia secundaria.El cucharón puede penetrar profundamente en el fondo de la pila de rocas y cooperar con la función de descarga lateral para lograr una carga de sección completa, lo que es adecuado para la construcción de secciones transversales complejas, como carriles nivelados, carriles inclinados e intersecciones.En túneles con secciones transversales mayores, sus ventajas de productividad de alta tecnología son particularmente evidentes.

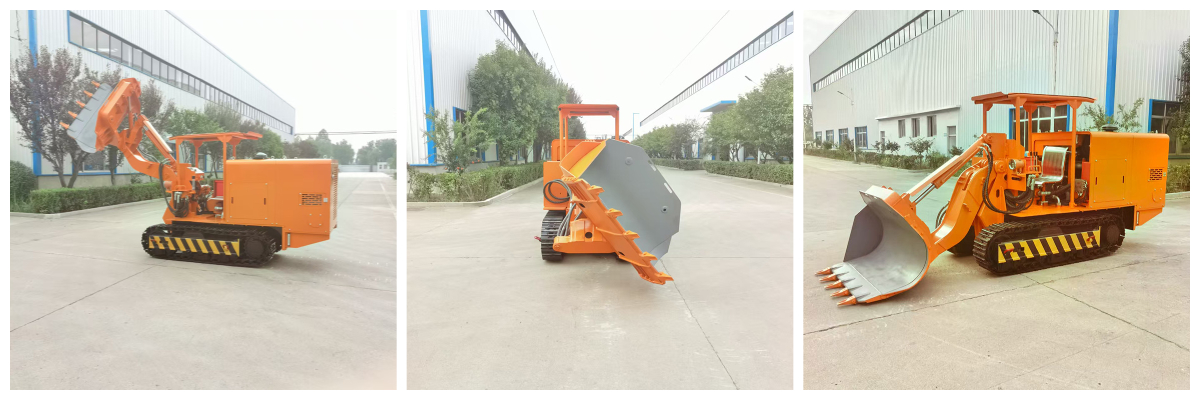

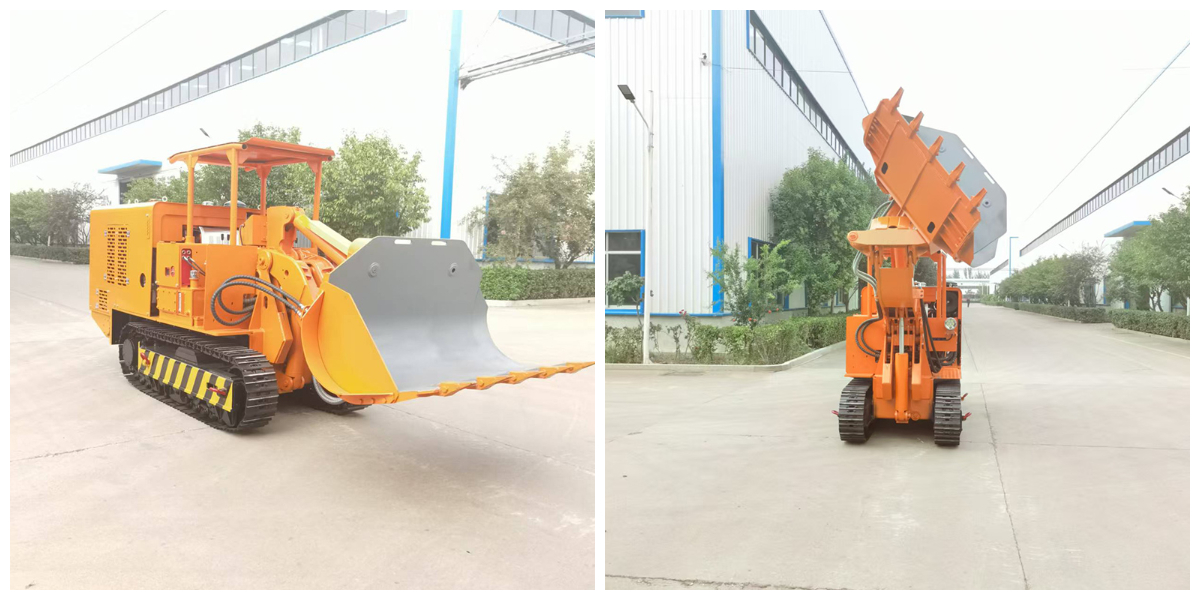

Detalles del producto
Parámetros
Modelo de producto |
ZCN60R |
ZCN80R |
ZCN100R |
ZCN120R |
ZCN150R |
ZCN180R |
Dimensiones generales (L*An*Al mm) |
4500*1510*2060 |
4585*1636*2088 |
4855*1636*2150 |
5200*1820*2150 |
5250*2120*2150 |
5380*2420*2200 |
Capacidad del cucharón (m³) |
0.6 |
0.8 |
1 |
1.2 |
1.5 |
1.8 |
Ancho del cucharón (mm) |
1510 |
1636 |
1636 |
1820 |
2120 |
2420 |
Altura máxima de descarga (mm) |
1700 |
1900 |
1900 |
1900 |
2000 |
2000 |
Ángulo máximo de descarga (°) |
55 |
55 |
55 |
55 |
55 |
55 |
Fuerza de tracción máxima (KN) |
25 |
40 |
40 |
50 |
50 |
50 |
Fuerza de tracción nominal (KN) |
20 |
30 |
30 |
45 |
45 |
45 |
Velocidad máxima de desplazamiento (m/min) |
30 |
30 |
30 |
30 |
30 |
30 |
Distancia mínima al suelo (mm) |
180 |
180 |
200 |
200 |
200 |
200 |
Profundidad máxima de socavado (mm) |
450 |
500 |
500 |
500 |
500 |
500 |
Pendiente superable (°) |
±16° |
±16° |
±16° |
±16° |
±16° |
±16° |
Ancho de zapata de oruga (mm) |
260 |
300 |
300 |
300 |
300 |
300 |
Presión sobre el suelo de la vía (MPa) |
0.09 |
0.09 |
0.1 |
0.1 |
0.1 |
0.1 |
Posición del centro de gravedad (mm) |
Xg=694 |
Xg=763 |
Xg=788 |
Xg=815 |
Xg=842 |
Xg=850 |
Yg=30 |
Yg=34 |
Yg=35 |
Yg=44 |
Yg=85 |
Yg=100 |
|
Ruido (dBA) |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
Motor diésel - Potencia instalada (kW) |
62 |
|||||
Método de inicio |
Arranque eléctrico |
|||||
Tipo de protección |
Protección eléctrica |
|||||
Velocidad del motor |
2200 rpm |
|||||
Presión de trabajo de viaje (MPa) |
20 |
20 |
23 |
23 |
23 |
23 |
Presión de trabajo del sistema (MPa) |
18 |
18 |
20 |
20 |
20 |
20 |
Peso operativo (sin combustible) (kg) |
5200 |
6500 |
7500 |
7900 |
8200 |
9000 |
