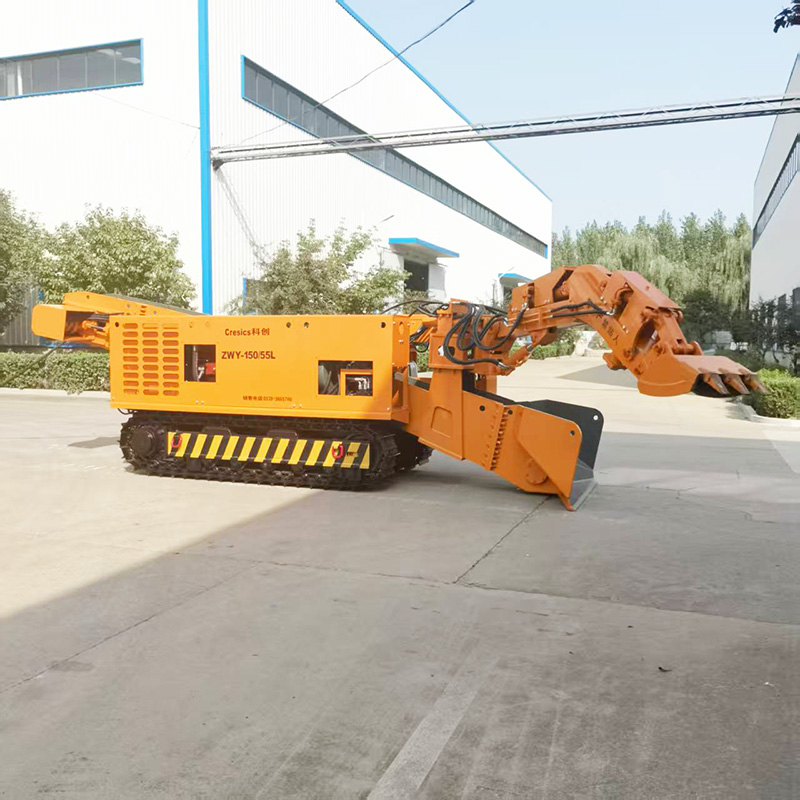

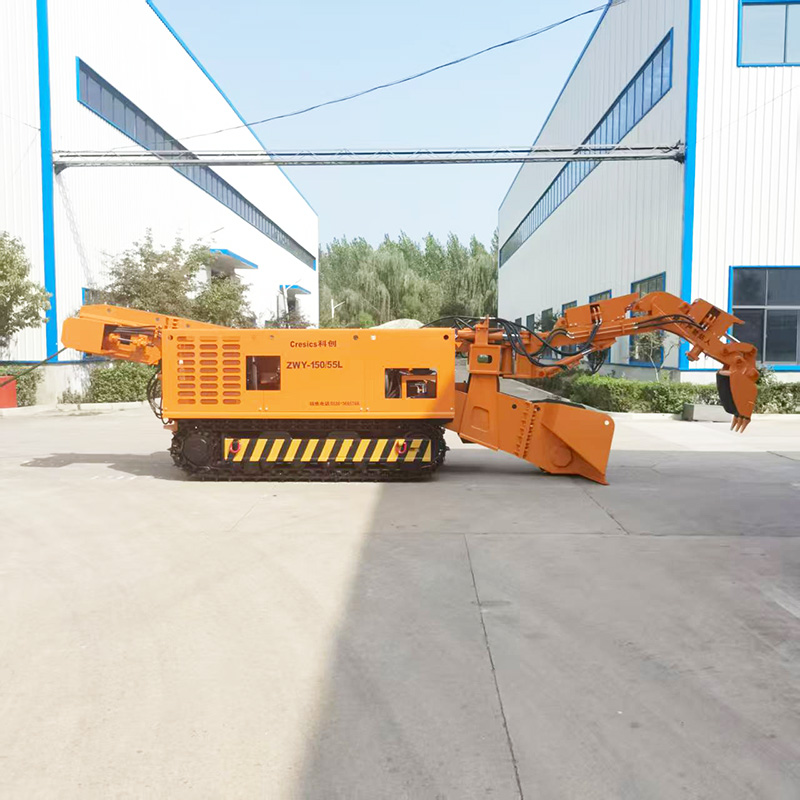

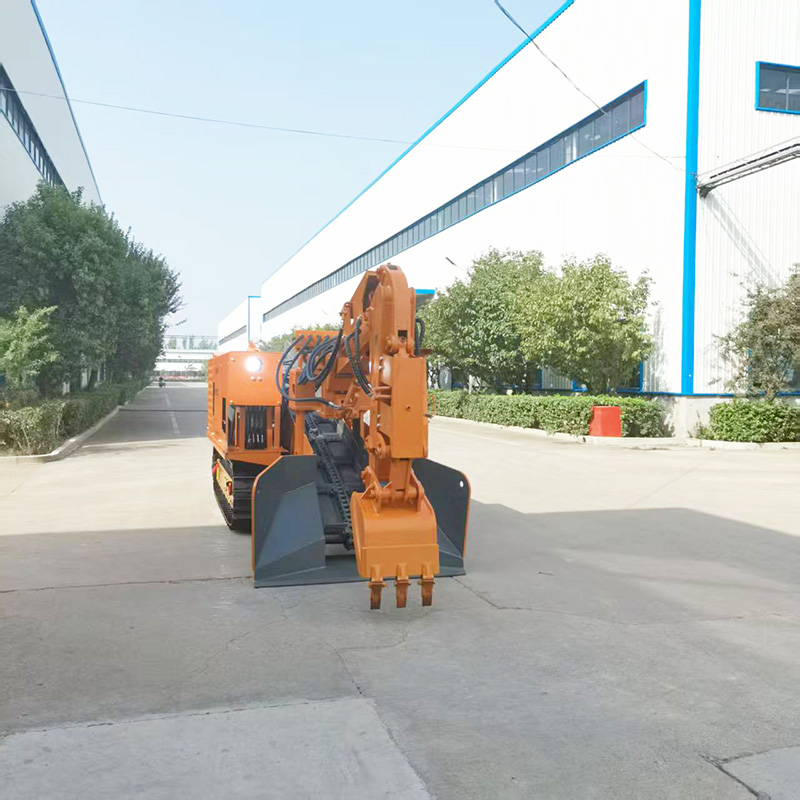

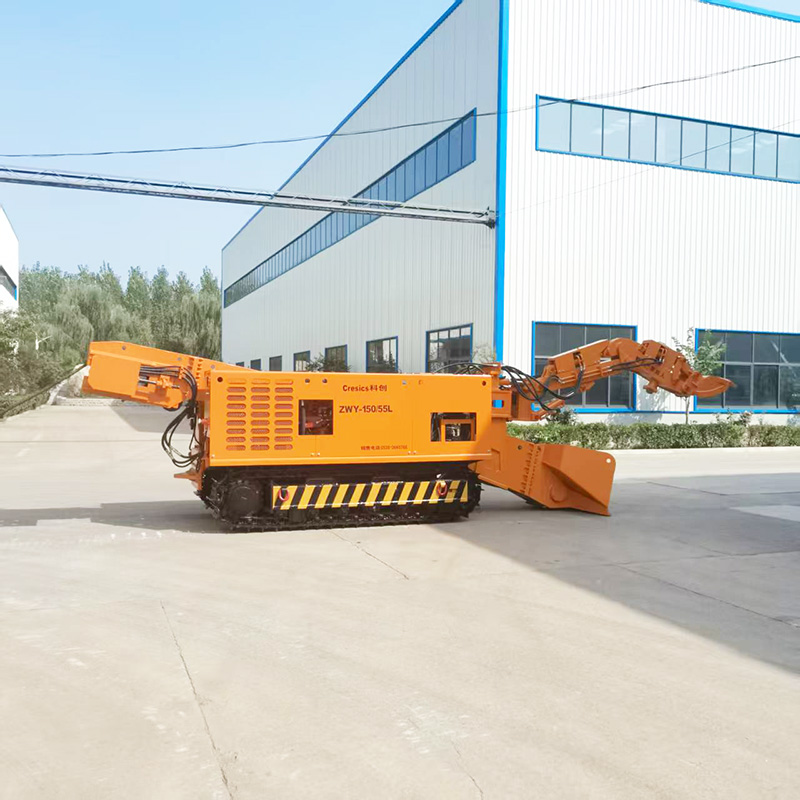

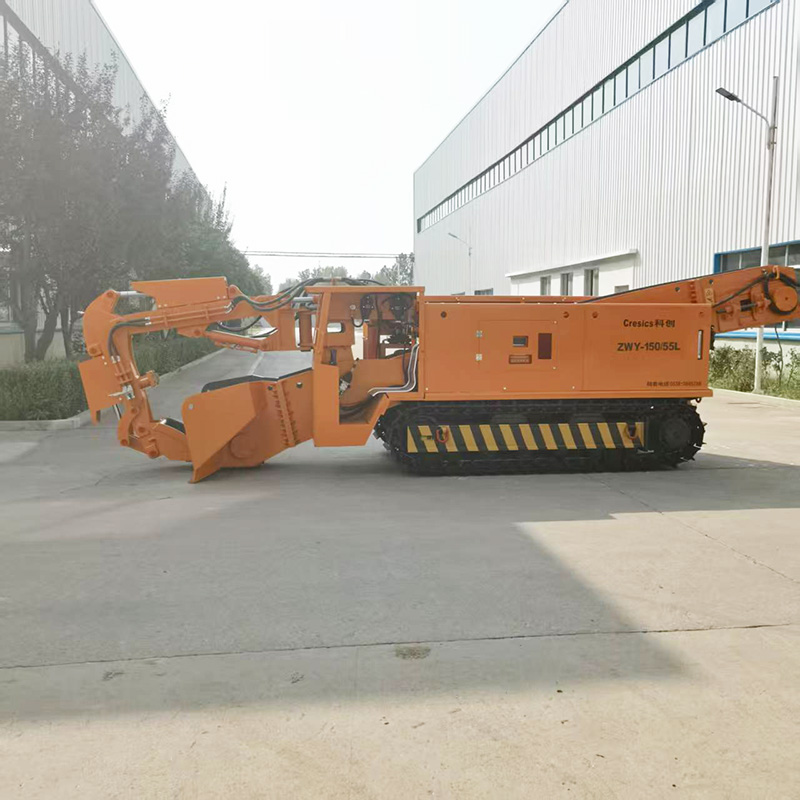

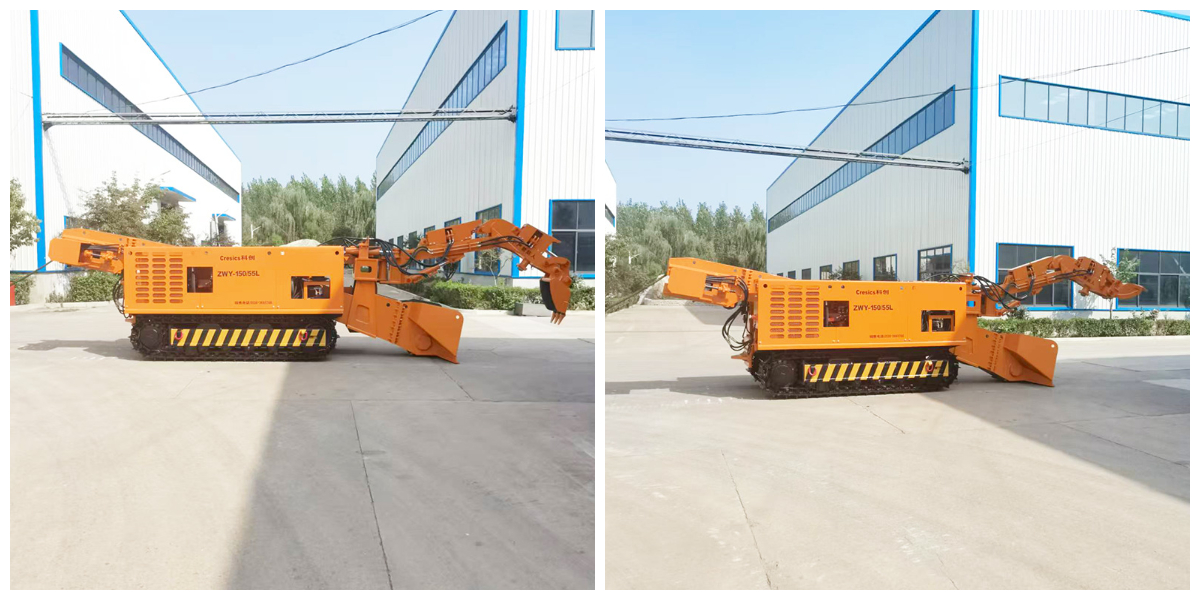

Cargador haggloader completamente automático
1. Plataforma de integración de operaciones inteligentes
Integrar todo el proceso de remoción, carga, transporte y carga de escoria en uno, reduciendo la conversión de enlaces operativos. La capacidad de carga de roca en toda la sección garantiza que no queden áreas faltantes en la superficie de trabajo, eliminando la necesidad de llenado manual y mejorando la eficiencia del trabajo.
2. Nuevo punto de referencia para la energía limpia
Gracias a un sistema de control hidráulico puramente eléctrico, se reduce significativamente el consumo de energía y el coste de uso, y no se producen emisiones de gases residuales, lo que cumple a la perfección con los estándares de construcción de minas ecológicas. El sistema hidráulico utiliza tecnología de refrigeración por aire para optimizar aún más la eficiencia energética y mejorar la estabilidad operativa del equipo.
3. Nueva solución para una operación y mantenimiento convenientes
Gracias al diseño modular, componentes clave como las cintas transportadoras y los brazos hidráulicos se pueden desmontar y montar rápidamente, lo que reduce eficazmente el ciclo de mantenimiento del equipo. El modo de accionamiento eléctrico elimina la necesidad de consumibles como aceite de motor y filtros, y los costes de mantenimiento se reducen significativamente en comparación con las soluciones tradicionales.
Los raspadores de escoria, también conocidos como retroexcavadoras, son muy eficaces en la remoción de escoria de pequeñas secciones de túneles. Se pueden utilizar para operaciones de excavación y carga en diversas secciones de pozos inclinados, pozos verticales y túneles mineros, y también son adecuados para la minería y carga en diversos tipos de minas. Se utilizan ampliamente en proyectos de túneles, como túneles ferroviarios y de carreteras, y túneles de desviación de agua. Constan de siete partes, incluyendo control hidráulico y electrónico. Durante la excavación por voladura, el raspador de escoria retrocede para estacionarse y el carro de perforación avanza para perforar los pozos. Posteriormente, el carro de perforación retrocede para protegerse. Tras la voladura, la escoria se dispersa.El raspador de escoria se desplaza a la posición frontal para realizar la extracción de escoria. Una vez finalizada, se conecta al tractor de transporte secundario, al transportador de mina raspador o al carro de mina raspador.
Detalles del producto
Parámetros
Artículo |
ZWY-80/30L |
ZWY-80/37L |
ZWY-80/45L |
ZWY-100/45L |
ZWY-120/65L |
ZWY-150/55L |
ZWY-180/75L |
ZWY-220/75L |
|
Parámetros técnicos principales |
|||||||||
Sección aplicable (Ancho × Alto) m |
3,2×2,2 |
3,5×2,5 |
4×2.5 |
4.8×3.2 |
5,4 × 4,0 |
5,8 × 4,5 |
6.2×5 |
7,5×5,5 |
|
Ancho de eje aplicable* |
(-16° ~ +16°) |
(-20° ~ +20°) |
(-32° ~ +32°) |
||||||
Capacidad de carga m³/h |
80 |
100 |
120 |
150 |
180 |
220 |
|||
Modo de control |
Control piloto hidráulico |
||||||||
Potencia del motor principal KW |
30 |
37 |
45 |
55 |
75 |
||||
Ancho de excavación mm |
3200 |
3500 |
4000 |
4600 |
5400 |
5800 |
6200 |
7000 |
|
Distancia de excavación mm |
1500 |
1600 |
1800 |
2150 |
2500 |
3300 |
|||
Altura de excavación mm |
1800 |
2200 |
3000 |
3500 |
3800 |
4000 |
4300 |
||
Profundidad de excavación mm |
400 |
500 |
800 |
990 |
1050 |
||||
Altura de descarga (ajustable) mm |
1200 |
1450 |
2000 |
||||||
Distancia de descarga (ajustable) mm |
1150 |
||||||||
Ángulo de rotación máximo* |
±36° |
±45° |
±55° |
||||||
Tamaño máximo del material de transporte mm |
< φ500 |
< φ580 |
< φ625 |
< φ780 |
|||||
Estructura del auge |
Pluma única |
Pluma simple (o pluma doble) |
Doble pluma |
||||||
Velocidad de elevación m/min |
44 |
||||||||
Ancho de vía (ajustable) mm |
890 |
890 |
900 |
1110 |
1190 |
1400 |
|||
Velocidad de viaje m/s |
0.5 |
||||||||
Distancia al suelo mm |
300 |
||||||||
Radio de giro mínimo m |
≥ 5 |
≥ 7 |
≥ 8 |
||||||
MPa de presión sobre el suelo |
≤ 0,1 |
||||||||
Presión nominal de trabajo MPa |
23 |
||||||||
Máx. Tamaño del cucharón |
Longitud mm |
3350 |
4200 |
||||||
Ancho mm |
850 |
900 |
1000 |
1100 |
1200 |
||||
Altura mm |
1200 |
1400 |
1500 |
1650 |
|||||
Peso máximo del cucharón en kg |
2300 |
3000 |
3500 |
||||||
Dimensiones máximas totales (en funcionamiento) |
Longitud mm |
6000 |
6500 |
6800 |
7000 |
7500 |
8800 |
||
Ancho mm |
1750 |
1800 |
2200 |
2350 |
2640 |
||||
Altura mm |
1750 |
1750 |
1800 |
2900 |
3250 |
3600 |
3800 |
4200 |
|
Peso Máquina Kg |
7600 |
8000 |
8200 |
11200 |
13800 |
15200 |
17800 |
20000 |
|
